К 29-5

Колонны К 29-5 предназначены для установки в крайних рядах средних этажей производственных многоэтажных зданий, имеющих сетки колонн 6х9 и 6х6 метров, а высоту – 6,0м или 7,2м. Они имеют прямоугольное сечение и малогабаритную треугольную консоль. Допустимо их использование в газовых средах, обладающих степенью воздействия от неагрессивной до среднеагрессивной.

1. Варианты маркировки

Различные варианты маркировки колонн К 29-5, как правило, вызваны необходимостью указать специфические требования к условиям эксплуатации.

1. К 29-1;

2. К 29-2;

3. К 29-3;

4. К 29-4;

5. К 29-5.

2. Основная сфера применения

Колонны К 29-5 Серии 1.420-35.95 производятся для использования в крайних рядах каркасов промышленных многоэтажных зданий, перекрытия которых выполнены из ребристых плит, опираемых на полки ригелей. Крепление стеновых панелей осуществляется непосредственно к колоннам. Их применение допустимо на непросадочных грунтах в районах с расчётной сейсмичностью менее 6-ти баллов. Ветровая нагрузка возводимых зданий принимается по I-III ветровым районам местности типа А, снеговая – по I-IV снеговым районам, определяемым СНиП 2.01.07-85. Колонны могут эксплуатироваться при температуре окружающего воздуха от -40°С до +50°С. Предел огнестойкости по СНиП 21-01-97 составляет R120.

3. Обозначение маркировка изделия

Маркировка колонн К 29-5 включает в себя две основные буквенно-цифровые группы и одну дополнительную:

1. К – колонна;

2. 29 – типоразмер;

3. 5 – нагрузка;

Последняя группа предназначена для указания проницаемости при использовании изделия в средах с различным уровнем агрессивности или при пониженных температурах. В данном варианте не используется.

Завершает маркировку указание номера Серии. Маркировочная надпись наносится несмываемой краской у нижнего торца колонны.

4. Изготовление и основные характеристики

При изготовлении колонн К 29-5 рекомендовано использовать металлические опалубки, разработанные для серий 1.420-12, ИИ23-1/70 и ИИ23-2/70. Допустимо использование неметаллических опалубок при условии сохранения точности геометрических размеров, толщин защитных слоёв бетона до арматуры, категорий поверхности готовых изделий. Класс прочности тяжелого бетона В30. Колонны запроектированы с третьей категорией трещиностойкости. В зданиях с неагрессивной средой допустимо продолжительное раскрытие трещин шириной до 0,3мм, а при наличии слабо- или среднеагрессивной среды соответственно 0,2 и 0,15мм. При отгрузке прочность бетона должна достигнуть 70% по прочности на сжатие в тёплый период и не менее 85% в холодное время. На боковых гранях колонны наносятся установочные риски, которые определяют разбивочные оси здания.

Если колонна будет испытывать воздействие слабоагрессивной или среднеагрессивной среды, следует дополнительно указать (маркировка колонны должна иметь отличительный индекс или индексы):

- Марки водопоглощения и водопроницаемости, а также водоцементное отношение;

- Состав заполнителя, марку и расход цемента;

- Виды защитных покрытий и способы их нанесения;

- Требуемое качество бетонной поверхности;

- Требования по защите сварных швов и закладных изделий.

Особенностью колонн Серии 1.420-35.95 является отсутствие в чертежах закладных изделий, предназначенных для крепления стен, вертикальных связей, пристенных плит, лестниц, а также выпусков арматуры, предназначенных для образования узлов сопряжения. Разработка чертежей объекта должна включать доработку чертежей колонн с указанием требуемых закладных изделий. Выпуск 1-3 Серии содержит чертежи дополнительных закладных изделий.

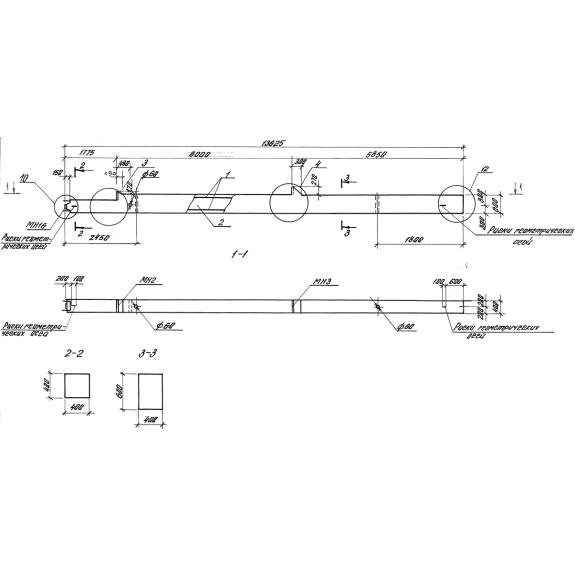

Основные характеристики колонны К 29-5:

Длина = 13625;

Ширина = 600;

Высота = 400;

Вес = 7900;

Объем бетона = 3,16;

Геометрический объем = 3,27.

5. Транспортировка и хранение

Перемещение и хранение колонн К 29-5 осуществляется в горизонтальных штабелях. Штабель не может иметь высоту более чем вдвое превышающую его ширину. Максимальная высота штабеля колонн К 29-5 не должна превышать 2 метра. Прокладки под колоннами и между их рядами располагать только в зонах монтажных петель или отверстий для строповки. Подкладки и прокладки должны быть не тоньше чем 50мм. Выпуски арматуры и выступающие изделия должны быть защищены от повреждений. При складировании следует обеспечить доступность заводской маркировки для просмотра. Размещение на приобъектном складе должно соответствовать последовательности монтажа. Консоли колонн должны быть расположены параллельно поверхности склада. Остальные требования согласно ГОСТу 13015.4.
