К 33-2 (ИИ 22-3)

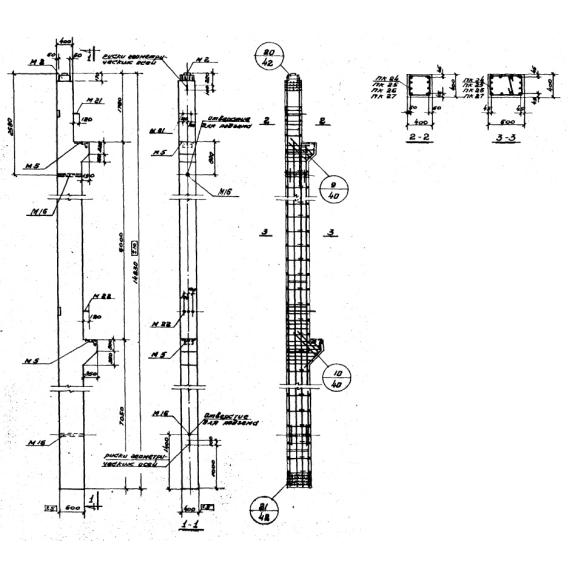

Колонны К 33-2 (ИИ 22-3) высокопрочные прямоугольные конструкции с квадратным поперечным сечением. Отличительной особенностью элементов является наличие консолей, предназначенных для опирания смежных элементов в составе каркаса.

Основной сферой применения данного вида строительных материалов является возведение многоэтажных промышленных зданий высотой этажей 6 и 7,2м. Допускается вариант строительства с высотой верхнего этажа 10,8м. Изделия служат важной частью каркаса здания и обеспечивают надежную опору для смежных элементов, необходимых при обустройстве межэтажных перекрытий. Наличие закладных деталей на поверхности колонн позволяет крепить навесные стеновые панели и стальные связи. При разработке конструкций учитывались требования строительных норм и правил СНиП II-B.1-62. Колонны обладают высокой прочностью, что позволяет обеспечить продолжительный эксплуатационный срок и гарантировать предел огнестойкости не менее 3,5 часов. Допускается производство конструкций с отверстиями, предназначенными для пропуска отопительных труб.

Маркировочные обозначения

Наносимые на изделия знаки играют важную роль при подборе строительных конструкций. Они отражают все важные характеристики конструкций и позволяют ускорить процесс подбора элементов под нужды конкретного типового проекта и с легкостью разбираться в номенклатурных справочниках. Символы К 33-2 (ИИ 22-3) имеют следующую расшифровку:

1. К - колонна;

2. 33 - порядковый номер типоразмера элемента;

3. 2 - величина несущей способности.

Дополнительно в конце маркировочного обозначения могут прописываться цифры, отражающие разновидность изделия по закладным деталям.

Особенности производства

Подробно с процессом производства колонн К 33-2 (ИИ 22-3) можно ознакомиться в нормативном документе Серии ИИ 22-3. Для изготовления изделий используется бетон марок 200, 300, 400 и 500. Подбор водонепроницаемости и морозостойкости зависят от климатических особенностей. Данные показатели индивидуальны и подбираются отдельно под каждый конкретный проект.

Высокая прочность базируется на наличии в теле изделий пространственных каркасов, собранных из плоских каркасов и сеток с использованием отдельных стержней. В качестве рабочего армирования принята сталь класса AIII марки 35ГС по ГОСТ 5781-61 с сопротивлением 4000 кг/см2. Для поперечного армирования применяется гладкая сталь класса AI марки Ст3. Для производства закладных элементов используется сортовой прокат марки СТ3, соответствующий ГОСТ 380-60. Сбор каркасов и сеток необходимо осуществлять, руководствуясь ТУ 73-56.

Качество поверхности колонн обязано отвечать требованиям СНиП I-B.5-62 и допускам по классу п-III. Антикоррозионные покрытия необходимо подбирать по СНиП I-B.27-62. Отклонения геометрических параметров не должны превышать величин, прописанных на рабочих чертежах.

Транспортировка и хранение

Складирование и перевозка железобетонных колонн К 33-2 (ИИ 22-3) должны осуществляться в горизонтальном положении с обязательным соблюдением всех правил и норм по техники безопасности. Между рядами обязательно следует прокладывать инвентарные деревянные доски, исключающие трение и бой конструкций между собой. Также важно беречь все выступающие части от возникновения механических повреждений. Для осуществления погрузочно-разгрузочных работ следует использовать специализированную технику, оборудованную захватными механизмами. Важно обеспечить надежную фиксацию строительных материалов, как при хранении, так и при перевозке.
