СК 2

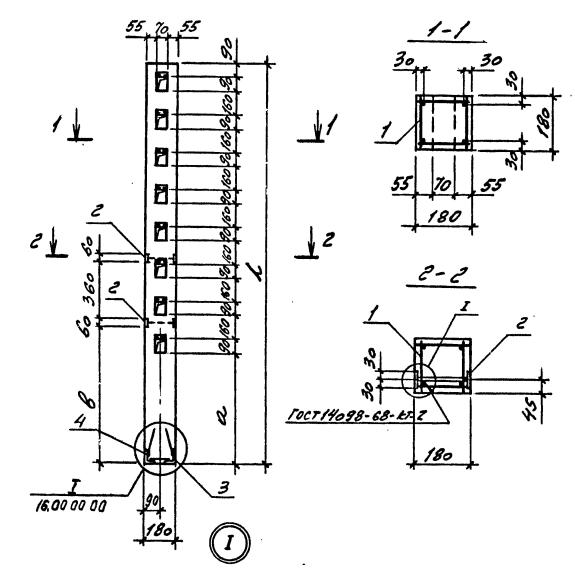

Стойка кабельная СК 2 - это железобетонное изделие прямоугольной формы и с квадратным сечением, большая часть конструкции имеет прямоугольные отверстия для проведения кабелей. Изготавливаемые по Серии 3.016.1-9.0 стойки, являются одним из элементов такого сооружения как проходная или непроходная кабельная эстакада. В целом, кабельная эстакада - это надземное или наземное сооружение для проведения кабельных линий и электролиний на территориях промышленных сооружений. Стойки СК 2 используются в эстакадах, строящихся в III-IV районах по весу снегового покрова, в районе с сейсмической активностью до 6 баллов и расчетной температурой не ниже -40 градусов по Цельсию, а также в районах со спокойным рельефом местности.

Расшифровка маркировки изделия

Каждая железобетонная кабельная стойка имеет свою индивидуальную маркировку, она позволяет быстро ориентироваться при поиске изделия на складе. При более подробном рассмотрении марки изделия СК 2 можно увидеть следующее:

1. СК - стойка кабельная;

2. 2 - типоразмер.

Маркировочные знаки и символы наносятся уже на готовое изделие, на наружной поверхности стойки, с помощью штампов или трафарета. Применяемая здесь краска должна быть темного, хорошо различаемого цвета, а также обладать такими свойствами как стойкость к различным воздействиям окружающей среды.

Материалы и производство

Производственный процесс таких изделий как железобетонные кабельные стойки предусмотрен в заводских условиях, при этом производителям следуют руководствоваться Серией 3.016.1-9.0. Изготовление происходит в специальных стальных формах. Основная цель технологического процесса - формирование изделия заданной формы и размеров, а также высокой плотности, которая достигается путем уплотнения бетонной массы. При изготовлении СК 2 используется бетон класса В15 марки М200, относящийся к тяжелым бетонам. Морозостойкость и водонепроницаемость определяется автором каждого проекта будущего сооружения в индивидуальном порядке.

Для того чтобы при эксплуатации изделие успешно справлялось с динамическими и статистическими нагрузками, помимо использования плотного бетона, СК 2 армируют. Кабельные стойки армируются каркасами и сетками из стали класса AIII, которые в свою очередь изготавливаются посредством соединения стержней контактной точечной сваркой. Перед установкой в опалубку плоские сетки и каркасы собираются в пространственный каркас, аналогично с помощью сварки. Все поверхности закладных и соединительных изделий после изготовления должны быть защищены цинковым покрытием толщиной 120 мкм.

Каждому готовому изделию по прохождению им технического контроля присваивается документ, подтверждающий его качество. Дополнительно в данном документе отображается порядковый номер стойки по системе нумерации изготовителя.

Транспортировка и хранение

Кабельные стойки СК 2 необходимо хранить в специально оборудованных складских помещениях, с выровненной поверхностью. Там стойки укладываются штабелями, таким образом, чтобы было устойчивое положение каждого штабеля. 4-5 ряда - это допустимая высота изделий на складе. Положение конструкций при транспортировке должно соответствовать положению их при складировании. При перевозке и хранении, стойки должны быть защищены от механических повреждений, загрязнений и проникновению влаги на их поверхность. Перевозят как автомобильным, так и железнодорожным транспортом, с учетом правил, установленных на данных транспортных средствах.
