АФ 1-25

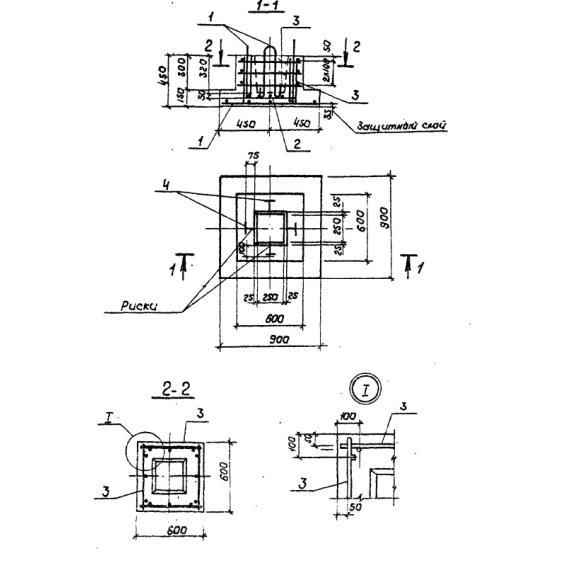

Фундамент АФ 1-25 высокопрочное железобетонное изделие. Монолитная конструкция состоит из основания квадратной формы с размерами 900х900 мм и блока размером 600х600 мм с трапециевидным отверстием. Изделие отличается высокой прочностью и точностью геометрических пропорций.

Применяются унифицированные фундаменты при строительстве комплектных трансформаторных подстанций. Они используются совместно со стойками, запроектированными по Серии 7.501-2, и служат для них надежной опорой. Изделие погружается в грунт, далее монтируется стойка  в совокупности такая система является надежным фундаментом для КТП. Ввиду необходимости эксплуатации в суровых условиях с вероятностью постоянного взаимодействия грунтовых вод, для увеличения прочности элемента используются специальные добавки и комплекс защитных мероприятий для обеспечения продолжительного срока службы. Конструкции рассчитаны на использование в обычных инженерно-геологических условиях.

Расшифровка маркировки

Для удобства подбора конструкций и простоты ориентирования в номенклатурном ряду были специально разработаны маркировочные обозначения. Цифровые и буквенные индексы включают в себя основные характеристики элементов. Совокупность знаков АФ 1-25 расшифровывается:

1. АФ  тип конструкции  фундамент;

2. 1  порядковый номер типоразмера элемента;

3. 25 изделие рассчитано под установку КТП напряжением 25 кВ.

Недопустимо вносить изменения в заводское маркировочное обозначение.

Материалы и производство

Процесс производства регламентирован Серией 7.501-2. В качестве главного материала для изготовления фундаментов АФ 1-25 используется тяжелый бетон марки М200 по прочности на сжатие. Для определения марок водонепроницаемости и морозостойкости необходимо учесть климатические особенности территории строительства и эксплуатационные условия. Толщина бетонного слоя до низа рабочей арматуры составляет 35 мм.

В теле элемента предусмотрены арматурные сетки, повышающие прочность конструкции. Они изготавливаются из высокопрочной стали периодического профиля класса AIII по ГОСТ 5781-82 с диаметром стержней 8 и 6 мм. Сбор сетки производится с помощью контактной точечной сварки. Для удобства транспортировки и монтажа в фундаменте присутствуют четыре подъемные петли, выполненные из гладкой стали класса AI. Все металлические компоненты проходят антикоррозионную обработку.

После достижения отпускной прочности обязательно прохождение рада контрольных испытаний на прочность и жесткость. Их рекомендуется осуществлять определенными методами, прописанными в ГОСТ 8829-85. Соответствие геометрических пропорций должно сверятся с рабочими чертежами Серии 7.501-2. Изделия, не прошедшие испытания, имеющие оголенное армирование, сколы и трещины считаются некондиционными и отбраковываются. Качественная продукция снабжается сертификатами соответствия.

Транспортировка и хранение

Высокопрочные фундаменты АФ 1-25 следует хранить на выровненном основании. Укладка должна производиться в штабеля в один ряд. Следует обезопасить выступающие части от повреждений с помощью инвентарных подкладочных материалов.

Погрузочно-разгрузочный комплекс работ необходимо осуществлять исключительно за строповочные петли с использованием специализированной техники. В кузове автотранспорта следует надежно закреплять конструкции для исключения продольных и поперечных смещений. Обязательно соблюдение правил и норм техники безопасности на всех этапах работы с железобетонными конструкциями.
