12Ф 3-2 (1.411.1-4)

Ростверки 12Ф 3-2 (1.411.1-4)  высокопрочные железобетонные изделия, имеющие пирамидальную форму с трапециевидным поперечным сечением. Характерной отличительной особенностью конструкции является наличие стакана с отверстием в верхней части элемента.

Унифицированные ростверки широко применяются в современном строительстве при возведении одноэтажных и многоэтажных производственных зданий. Они используются для обустройства свайных фундаментов и являются надежной основой для будущей постройки. Применение изделий в строительстве в значительной степени уменьшают трудозатраты и ускоряют процесс возведения объекта. Элементы рассчитаны под несвязевые колонны прямоугольного сечения. Максимальная масса ростверка может достигать 13 тонн для удобства транспортировки и монтажа. Конструкции разрабатывались с учетом рекомендаций СНиП 2.02.03-85.

Расшифровка маркировки

Для упрощения поиска готовых элементов и быстрого ориентирования в номенклатурном ряду были разработаны специальные маркировочные обозначения. Они состоят из цифр и букв и включают основные характеристики конструкций. Совокупность символов 12Ф 3-2 (1.411.1-4) расшифровывается:

1. 12  типоразмер изделия;

2. Ф  тип конструкции  фундамент (ростверк);

3. 3  порядковый номер элемента;

4. 2  несущая способность.

В конце маркировочного обозначения могут прописываться буквенные индексы, указывающие на наличие дополнительных закладных деталей.

Материалы и производство

Процесс производства и требования к материалам прописаны в Серии 1.411.1-4. В качестве основного ингредиента для изготовления ростверков выступает тяжелый бетон класса по прочности на сжатие В15, В20 и В25. Бетон должен соответствовать требованиям ГОСТ 26633-91. Морозостойкость рекомендуется определять по ГОСТ 10060-87, водонепроницаемость по ГОСТ 12730.0-78 в соответствии с климатическими и эксплуатационными условиями.

Для армирования используются каркасы и сетки, изготовленные из горячекатаной стали периодического профиля класса AIII по ГОСТ 5781-82. В теле элемента присутствуют монтажные петли, производимые из гладкой арматуры класса AI марки СТ3пс и СТ3сп. Для изготовления петель допускается использование стали класса Ac-II марки 10ГТ. Закладные детали производятся из полосовой стали из сортового проката марки СТ3кп3-1 по ГОСТ 535-88. Контроль сварных соединений необходимо осуществлять по ГОСТ 10922-90.

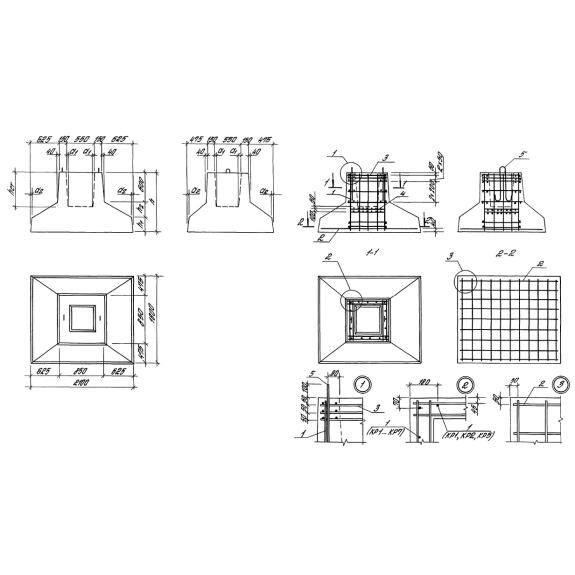

Величины допустимых отклонений от номинальных прописаны в Серии 1.411.1-4. Геометрические пропорции следует сверять с рабочими чертежами. Отпускная прочность конструкций в летнее время составляет 70%, 100% в зимнее время. Элементы проходят контрольные испытания, по результатам которых снабжаются необходимой документацией, подтверждающей соответствие эксплуатационных характеристик.

Транспортировка и хранение

Складирование и транспортировка ростверков 12Ф 3-2 (1.411.1-4) должна осуществляться в проектном положении. Элементы укладываются на выровненное основание с небольшим уклоном для отвода дождевых осадков. Обязательно использование деревянных опор, препятствующих соприкосновению конструкций с грунтом.

Транспортировка элементов должна осуществляться грузовыми транспортными средствами необходимого тоннажа. Изделия размещаются в транспорте по аналогии с хранением и должны фиксироваться растяжками, увязываемыми за строповочные петли. Надежное закрепление препятствует смещению и возникновению механических повреждений в процессе транспортировки. Важно соблюдать технику безопасности.
