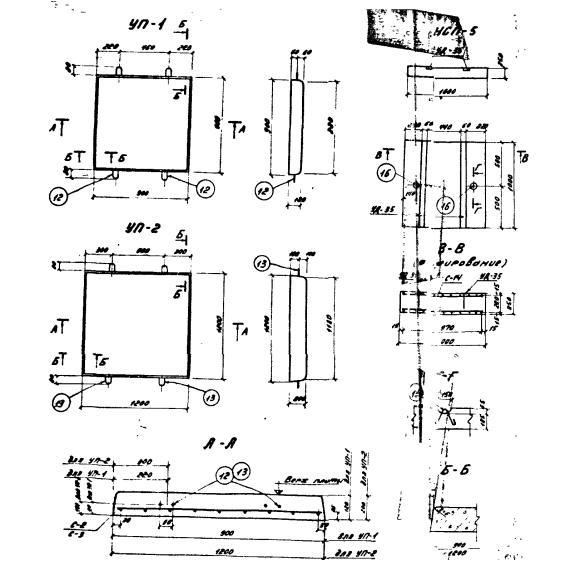

Плиты УП 2 представляют собой прямоугольные высокопрочные строительные материалы. При рассмотрении в поперечном сечении можно заметить, что верхняя продольная грань конструкции имеет небольшое закругление, придающие элементу трапециевидную форму. Для удобства транспортировки и монтажа в теле конструкции на торцевых гранях предусмотрено наличие строповочных петель.

Применяются унифицированные плиты при строительстве подстанции напряжением 35-500 кВ. Конструкции выступают в качестве фундаментных элементов, необходимых для установки оборудования. Изделия служат в качестве конструкций, распределяющих давление на грунт от вертикальных нагрузок, приходящихся на железобетонные стойки порталов открытых распределительных устройств напряжением 35-500 кВ. При разработке строительных материалов учитывались правила действующих стандартов, а также требования и рекомендации нормативно правовых документов.

Маркировочное обозначение

На поверхность конструкций наносятся специальные символы, отражающие главные характерные особенности строительных материалов. Они в значительной степени упрощают поиск и ориентирование в номенклатурных рядах и спецификациях. Совокупность знаков УП 2 имеет следующую расшифровку:

1. УП - тип конструкции - плита фундаментная;

2. 2 - порядковый номер типоразмера элемента.

Запрещено произвольно корректировать маркировки, так как это может привести к ошибкам при выборе строительных материалов. Дополнительно на теле изделий следует указывать дату производства, массу, а также штамп отдела технического контроля.

Особенности производства

С подробным поэтапным процессом производства плит УП 2 можно ознакомиться в Серии 3.407-40/70. По условиям нормативного документа для достижения высокого качества готовой продукции следует использовать в качестве опалубки стальные формы. Для изготовления элементов применяется тяжёлый бетон марки М200 по прочности на сжатие. Показатели водонепроницаемости и морозостойкости играют важную роль для бетона, поэтому их выбор зависит от климатических условий и эксплуатационных особенностей региона строительства. Минимальные показатели соответственно равны F200 и W6.

Армируются конструкции сварными сетками, выполненными с помощью контактной точечной сварки в местах пересечения стержней. Для их изготовления применяется высокопрочная горячекатаная сталь, соответствующая требованиям ГОСТ 5781-61, имеющая классы AI и AIII. Используются стержни диаметром 10 мм 12 мм соответственно. Обязательна обработка металлических компонентов противокоррозионными составами для обеспечения надёжной защиты изделия и продления эксплуатационного срока службы.

Перед поставкой потребителю конструкции направляются на приемосдаточные испытания, цель которых подтвердить эксплуатационные характеристики и соответствие требованиям нормативно правовой документации.

Транспортировка и хранение

Складирование и транспортировка плит УП 2 должны осуществляться с соблюдением правил и норм по технике безопасности. Элементы должны укладываться в горизонтальные штабеля с обязательным использованием инвентарных деревянных подкладочных материалов, исключающих вероятность продольных и поперечных смещений. Важно беречь конструкции от возникновения любых механических повреждений. Погрузочно-разгрузочные работы должны вестись с использованием специализированной техники.
