РКВГ 20

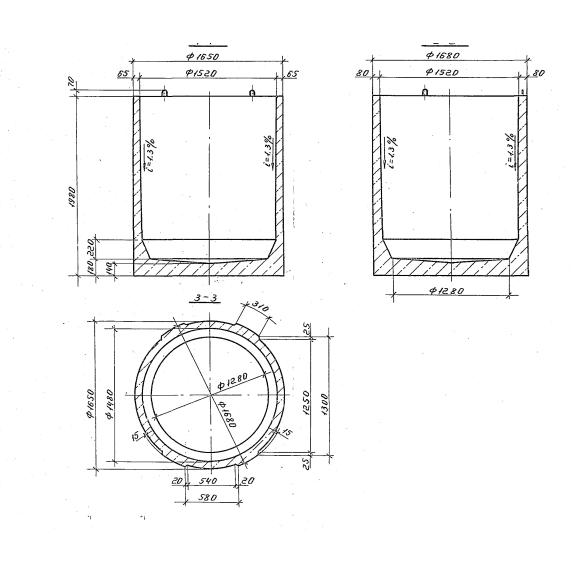

Рабочая камера РКВГ 20 - это железобетонное изделие цилиндровой формы, один из элементов цельноформированных смотровых колодцев. Такие конструкции, как колодца используются для подземных трубопроводов, канализационных, водопроводных и газовых сетей. Изделия могут находиться под автомобильными дорогами, промышленными площадками и вне дорог с засыпкой грунтом. РКВГ 20 предусмотрены для колодцев, применяемых на трубопроводах, которые находятся в районах несейсмических и сейсмичностью до девяти баллов, с обычными геологическими условиями. Районы с вечномерзлыми грунтами, участки с оползнями, дороги с железнодорожными путями являются исключением для применения изделий.

Расшифровка маркировки изделия

Маркировка всех элементов колодцев, в том числе и рабочих камер принята по буквенно-цифровой системе. Если рассматривать маркировку РКВГ 20 более подробно, то можно увидеть следующее:

1. РКВГ - рабочая камера водопроводного и газового колодца;

2. 20 - диаметр 2000 мм.

Маркировочные символы наносятся на наружную боковую поверхность изделия, с помощью штампов или трафаретов. Применяемая здесь краска должна быть темного цвета, а также стойкая к различным воздействиям окружающей среды.

Материалы и производство

Изготовление конструкций для железобетонных смотровых колодцев происходит в заводских условиях или в специально оборудованных помещениях, согласно Серии 3.003.1/87. Формирование рабочих камер РКВГ 20 происходит в вертикальном положении за один прием. Также их изготовление возможно в формах со складывающимся сердечником, что позволяет улучшить товарный вид изделия, отказаться от технологических уклонов и немедленного распалубливания. В качестве основы при производстве берется тяжелый бетон класса по прочности на сжатие В22,5, допускается также В15 при термообработке в форме. Нормируемая отпускная прочность бетона назначается равной 70% в теплые период и 90% в холодный период года. Марка бетонной смеси по морозостойкости назначается в каждом конкретном проекте индивидуально, в зависимости от режима эксплуатации и климатических условий строительства. Водонепроницаемость бетона должна соответствовать показателю W4. Также бетон РКВГ 20 обязан иметь водопоглащение до 6% по массе. Для придания большей прочности, изделия армируются пространственными каркасами, которые изготавливаются на навивочно-сварочных машинах. Здесь применяется сталь классов А-I, А-III и Вр- I. Традиционно, в изделии предусмотрены монтажные петли, изготавливаемые из горячекатаной арматурной стали класса А-I. На готовом изделии не должно быть трещин, за исключением технологических, а также обнаженная арматура. Предприятие - изготовитель должно сопровождать каждую принятую техническим контролем партию изделий или часть партий паспортом, оформленным в соответствии ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве».

Хранение и транспортировка

Транспортирование и складирование изделий цельноформленных колодцев должно соответствовать определенным правилам и нормам. Изделия следует хранить на складах грузоотправителей и грузополучателей, рассортированными по маркам, в рабочем положении. Рабочие камеры хранятся в один ряд по высоте на деревянных подкладках. Перевозятся они также в рабочем положении. Погрузка, транспортирование и разгрузка изделий должны производится с соблюдением мер, исключающих возможность их повреждения. Не допускается разгрузка изделий сбрасыванием.
