РКР 30 НД

Элементы коллектора РКР 30 НД  это железобетонные конструкции, предназначенные для монтажа тоннелей при прокладке подземных инженерных коммуникаций. Основой при сооружении тоннеля является прямоугольная секция, но в некоторых случаях удобнее применять секции коллектора, разделенные на верхнюю и нижнюю половины. Они снабжены замковой системой для надежного соединения и чаще всего используются при монтаже соединительных узлов и переходов инженерных коммуникаций.Использование таких изделий позволяет заметно упростить прокладку коллекторной сети, уменьшает количество соединительных швов, упрощает техническое обслуживание и ремонт трубопроводов.

Расшифровка маркировки

Каждый элемент коллектора имеет свою маркировку, состоящую из букв и цифр. Рассмотрим подробно марку РКР 30 НД:

1. РКР - рамный коллектор разрезной системы;

2. 30 - типоразмер;

3. НД - нижний элемент для устройства рабочих камер.

В маркировке может встретиться индекс «У», означающий усиление секции. Все необходимые данные наносятся на поверхность ЖБИ несмываемой краской в виде специального штампа. Помимо марки изделия туда входит название завода-изготовителя и отметка ОТК, дата изготовления, отпускная масса в килограммах.

Основные характеристики и изготовление

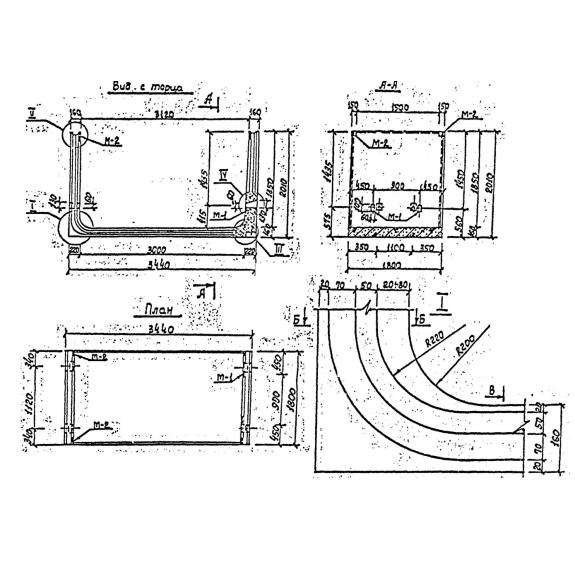

Альбом РК 1104-83 содержит полную информацию о внешнем виде, основных показателях сборных железобетонных элементов коллектора, а также рабочие чертежи по изготовлению данных изделий.Поскольку коллектор для прокладки инженерных коммуникаций находится на достаточной глубине, он должен выдерживать не только давление земляного слоя, но и повышенную влажность, перепады температуры и другие воздействия внешней среды. Поэтому бетон для производства данных изделий рекомендуется марки М300, с необходимым количеством дополнительных присадок по ГОСТ 28737-90. Они обеспечат бетонной смеси необходимую водонепроницаемость и морозоустойчивость.Дополнительную прочность бетону придает специальное армирование стальным объемным каркасом, который собирается из сетки, скрепленной методом контактной точечной сварки. Здесь большое внимание уделяется марке стали, размерам и форме каркаса, напряженности арматуры.Изготовление элементов коллектора РКР 30 НД основано на методе вибролитья. Когда бетон заливается в форму с уложенным в нее армирующим каркасом, запускается вибростол, и происходит необходимое уплотнение рабочей смеси. По достижении нужного уровня отвердевания изделие освобождается от формы и еще сутки доводится до отпускной плотности.Готовая продукция проходят строгий контроль на соответствие заданным размерам. Допускается отклонение по линейным параметрам от 5 до 8 мм.

Транспортировка и хранение

Качество поставляемых элементов коллектора РКР 30 НД зависит от условий хранения и транспортировки. Для этого на специальных складских площадках продукцию сортируют по маркам и укладывают штабелями в два ряда с использованием деревянных прокладок. Расстояние между ними не должно мешать погрузке.Доставка изделий к месту монтажа осуществляется также с соблюдением обязательных требований.Сборные железобетонные конструкции поставляются на объект в комплекте.Нижние секции еще на заводе устанавливаются в рабочее положение и в таком виде доставляются на строительную площадку.Не допускается укладывание элементов друг на друга, транспортировка осуществляется строго в один ярус.При перевозке все элементы должны быть надежно закреплены во избежание смещения и возможного повреждения.
