ПЛ 1

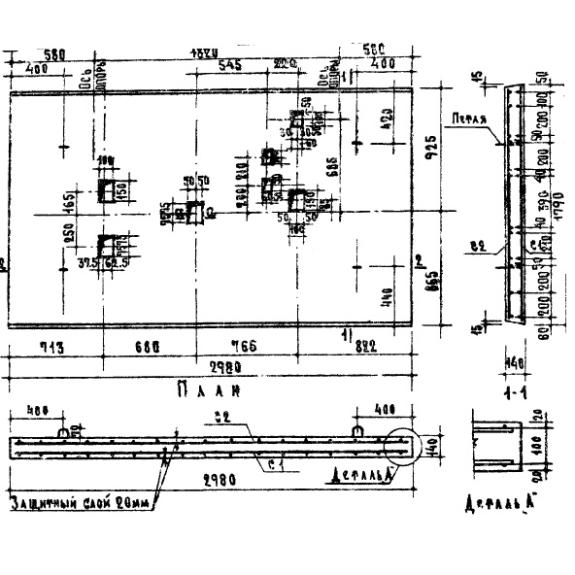

Плиты перекрытия над шахтой лифта ПЛ 1 являются высокопрочными унифицированными строительными материалами. Изделия имеют прямоугольную форму и оснащены рядом небольших отверстий, расположенных в центральной части и по периметру конструкции. Продольные грани элемента имеют небольшие скосы, придающие изделию в поперечном сечении вид трапеции.

Применяются индустриальные плиты в сфере гражданского строительства при возведении жилых домов и общественных сооружений различного назначения. Они используются в качестве элементов перекрытия лифтовой шахты. Отверстия, расположенные на теле конструкции, предназначены для пропуска коммуникаций. Легкость и простота монтажа позволяют в значительной степени ускорить процесс возведения сооружений и гарантировать их своевременную сдачу в эксплуатацию. При расчетах и разработке конструкций учитывались требования и рекомендации СНиП II-B.1-62.

Маркировочные обозначения

На поверхность строительных материалов необходимо наносить символы, отражающие ключевые характеристики конструкций. Знаки следует отображать масляной краской, устойчивой к температурным колебаниям и вредоносному воздействию атмосферных осадков. Совокупность символов ПЛ 1 имеет следующую расшифровку:

1. ПЛ - тип конструкции - плита перекрытия над шахтой лифта;

2. 1 - порядковый номер типоразмера элемента.

Не допускается произвольно корректировать маркировочные знаки. Дополнительно можно отражать массу, дату производства и штамп отдела технического контроля.

Особенности производства

С подробным описанием производственного процесса плит перекрытия над шахтами лифта ПЛ 1 можно ознакомиться на страницах Серии ИИ 03-02. По условиям регламента в качестве главного материала рекомендуется использовать бетон марки М200. Физико-химические показатели (водонепроницаемость и морозостойкость) подбираются исходя из климатических условий в регионе строительство индивидуально под каждый типовой проект. Величина защитного слоя должна составлять 20мм.

Армируются изделия сварными сетками, собираемыми с помощью контактной точечной сварки в местах пересечения стрежней. Для их производства используется сталь класса AII с нормативным сопротивлением 3000 кг/см2 по ГОСТ 5781-61 и холоднотянутая проволока класса BI с нормативным сопротивлением 5500 кг/см2 по ГОСТ 6727-53. Строповочные петли изготавливаются из круглой стали класса AI с нормативным сопротивлением 2400 кг/см2. Мероприятия по антикоррозионной защите конструкций следует проводить в соответствии с требованиями СНиП III-B.6-62. Рекомендуется покрывать металлические закладные детали слоем цинка.

Заказчику поставляются конструкции, прошедшие полный комплекс приемосдаточных испытаний и отвечающие всем требованиям нормативно правовой документации. Потребителю предоставляются сертификаты, подтверждающие высокое качество готовой продукции и ее пригодность к эксплуатации.

Транспортировка и хранение

Складирование и транспортировка унифицированных плит перекрытия над шахтой лифта ПЛ 1 должны осуществляться с соблюдением правил по технике безопасности и рекомендаций СНиП I-B.5-62. Осуществление погрузочно-разгрузочных работ должно производиться с использованием специализированной техники. Обязательно использование подкладочных инвентарных брусков для исключения вероятности возникновения любых механических повреждений связанных с продольными и поперечными смещениями. Важно контролировать все стадии работы с железобетонными изделиями.
