ФЛ 24-8-2

Плиты железобетонные ленточных фундаментов (фундаментные подушки) ФЛ 24-8-2 используются для строительства фундаментов, и имеют широкое распространение. Для некоторых грунтов использовать данный тип основы строительных изделий – сборные конструкции, будет очень практично и безопасно. С их помощью обустраивают ленточные фундаменты. По периметру сооружения выкладывают замкнутый контур, на который устанавливают несущие стены и прочие элементы здания. Быстрота и простота установки плит ФЛ – это основное достоинство изготовления фундамента на их основе. С помощью таких изделий можно надежно защитить сооружение от перекоса и проседания.

1.Варианты написания маркировки.

Обозначают плиты ФЛ 24-8-2 согласно действующему Стандарту – ГОСТ 13580-85 и Серии 1.112-5, и указывают буквенно-цифровую комбинацию (входит тип изделия и основная размерная группа, также указывается несущая способность изделия). Маркировка может быть записана несколькими способами:

1. ФЛ 24-8-4;

2. ФЛ 24-8-3;

3. ФЛ 24-8-2;

4. ФЛ 24-8-1.

2.Основная сфера применения.

Одно из основных направлений использования железобетонных плит ФЛ 24-8-2 – это строительство ленточных фундаментов для различных зданий. На их основе возводятся деревянные и кирпичные строения. Фундамент, собранный из таких плит иначе называют сборным. При использовании этих плит значительно увеличивается несущая способность основы дома, что позволяет возводить более тяжелые и массивные сооружения на "сложных" грунтах с низкой несущей способностью. Часто плиты железобетонные ленточных фундаментов ФЛ 24-8-2 применяют в сфере строительства частных домов или дач.

Плиты железобетонные ФЛ 24-8-2 – универсальное изделие. Устанавливают деревянные или железобетонные строения. Глубина котлована для установки фундаментных подушек рассчитывается в зависимости от веса здания и состава почвы (проводятся гидрогеологические изыскания). Изделие имеет особую форму, что позволяет существенно понизить нагрузку на нижние блоки и равномерно перенести ее на основание. Такая особенность позволяет выполнять строительство на грунтах с низкой несущей способностью, а также на водонасыщенных грунтах и почвах с малой несущей способностью. Плиты железобетонные ленточных фундаментов ФЛ 24-8-2 выпускаются по ГОСТу 13580-85. Согласно этому стандарту плиты выпускаются из бетона пониженной водопроницаемости, что позволяет служить изделию многие десятилетия.

3.Обозначение маркировки изделий.

Маркирование всех изделий ФЛ 24-8-2 осуществляется согласно Серии 1.112-5 и включает буквенную и цифровую комбинацию, где указаны:

1. ФЛ – фундаментная лента или железобетонная плита;

2. 24 – ширина, указывается в дц.;

3. 8 – длина в дц.;

4. 2 – ряд несущей способности изделия (всего 4 группы).

Также могут быть указаны проницаемость бетона (три группы Н – нормальная, П – пониженная, О – особо низкая). Дополнительной буквой указывают выпуск арматура (ставится буква а).

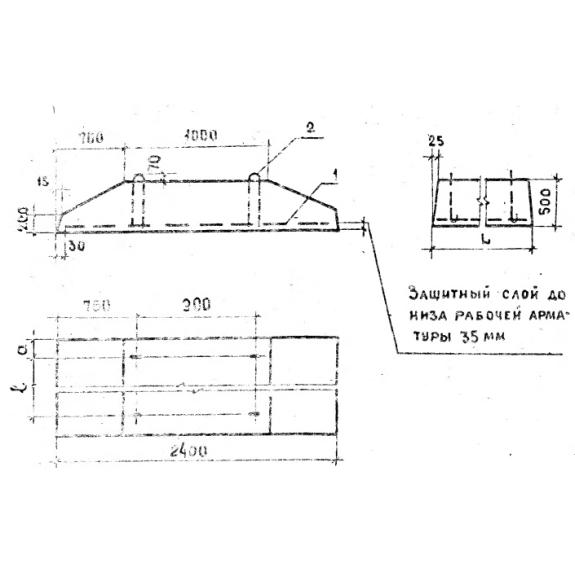

Длина ленточной плиты ФЛ 24-8-2 составляет 780 , ширина – 2400 , 500 – высота. Геометрический объем составляет 0,936 , объем бетона на одно изделие – 0,746 , масса – 1865 .

4.Материалы для изготовления и основные характеристики.

Изготавливаются изделия только из тяжелых бетонов класса по прочности на сжатие не менее В12,5. Этот материал обладает такими важными свойствами, как водонепроницаемость (марка должна соответствовать не менее W4), морозостойкость (от 75 циклов замораживания-размораживания), трещиностойкость, механическая прочность и долговечность.

Для обеспечения должной прочности плит ФЛ 24-8-2 проводят армирование. Для этого применяют стальную проволоку класса А-III и Ат-IIIС, Вр-I. Армирование изделия производится двумя сварными сетками тип С12-12-4. Арматура класса А-III должна быть термомеханически упрочнена. Это выполняется согласно ГОСТ 5781-82. В тело плиты дополнительно встраиваются монтажные петли.

5.Транспортировка и хранение.

Транспортировка и хранение фундаментных плит ФЛ 24-8-2 должны производиться в соответствии с требованиями ГОСТ 13015.4-84. В данном случае предусматривается хранение изделий в штабелях высотой не более 2 м. Опираться они должны на опоры и деревянные или иные подкладки толщиной не менее 30 мм. Если в изделии присутствуют выступающие петли, то высота подкладок и прокладок должна превышать выступающие элементы не менее чем на 20 мм. При хранении в штабелях подкладочный материал должен располагаться послойно.

Транспортировка может осуществляться железнодорожным и автомобильным транспортом. При транспортировке следует располагать плиты таким образом, чтобы нагрузка распределялась равномерно на все оси, а расстояние от бортов были не менее 50 мм. Плиты ФЛ 24-8-2 должны быть надежно закреплены, чтобы избежать смещения и трения одна о другую при перевозке. Погрузку следует производить с учетом удобства разгрузки и возможности монтажа прямо с транспортного средства.
