УБК 1 а

Лотки кабельных каналов УБК 1 а изделия, без которых не обходится современное строительство. Кабельные лотки должны отвечать требованиям по прочности, надежности и долговечности, так как используются в стратегически-важных направлениях, как прокладка подземных коммуникаций и инженерных сетей, а также используются в гидротехнических системах водоотведения. Лотки УБК 1 а используют на местности с повышенной сейсмической активностью, включительно до 9 баллов по шкале Рихтера. Данные изделия представляют собой высокопрочные элементы, которые отвечают высоким эксплуатационным характеристикам, а также обладают простой монтажа, поэтому получили столь широкое распространение в строительной сфере.

1.Варианты написания маркировки.

Лотки для кабельных каналов тип УБК 1 а маркируют согласно принятому Регламенту – Серии 3.407-102. В основное обозначение входит тип изделия, а также размерный ряд. Примеры написания условной маркировки:

1.УБК 1 а.

2.Основная сфера применения.

Лотки кабельных каналов УБК 1 а применяют для прокладки кабельных сетей и коммуникаций, а также при обустройстве строительных шахт, лифтов, при строительстве аэродромных плит и прочих сооружений. Также используют в сфере энергетического строительства для наземной или подземной прокладки кабелей малого потока, в различных системах водоотведения. Применение лотков производится совместно с однотиповыми размерными группами плит перекрытий (на один лоток укладывается от 2-4 плит), брусков и плитных блоков, которые образуют канал.

Основное назначение лотков УБК 1 а – обеспечение герметичности и безопасности готового канала. Также их часто используют при строительстве распределительных станций, которые работают под высоким напряжением, а с помощью лотковых элементов кабельные сети надежно защищены.При прокладке кабелей от электростанций также используют лотки кабельных каналов. Монтаж производится на железобетонные бруски. При обслуживании кабельных каналов лотки не вынимают, снимают только крышки и производят необходимые технические работы.

3.Обозначение маркировки.

Лотки УБК 1 а имеют типоразмеры 1190х1000х160 , где 1190 – длина лотка, 1000 – ширина, 160 – высота изделия. УБК – тип железобетонного изделия, лотки для кабельных каналов; буква "а" – обозначает наличие закладных деталей, в данном случае детали внедрены в тело лотка для крепления кабельных коммуникаций внутри самого лотка. В маркировку входит нанесение черной несмываемой краской на изделие УБК 1 а даты изготовления и массы.

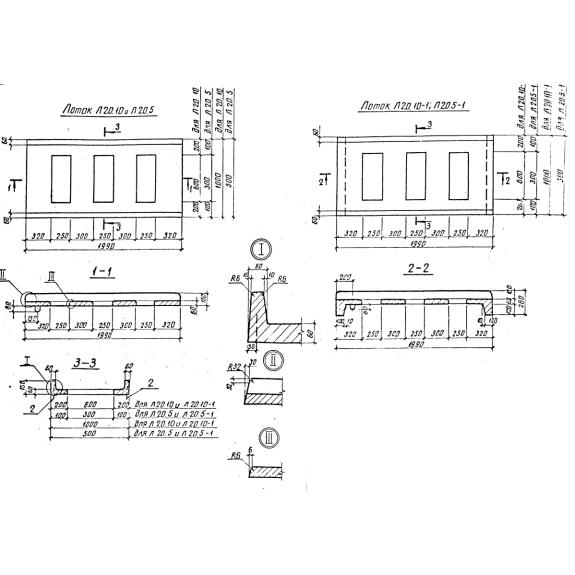

Проектируется плита с технологическими отверстиями прямоугольного сечения согласно Серия 3.407-102. Лоток имеет короткие боковые стенки, так как канальные сооружения для прокладки кабельных сетей не требуют создания "воздушного" пространства. Вес одного изделия составляет 275 , геометрический объем – 0,1904 , объем бетонной смеси – 0,11 .

4.Материалы для изготовления и характеристики.

Лотки для каналов УБК 1 а – это армированная железобетонная скоба. Стоит отметить, что при изготовлении используют только специальные тяжелые бетоны ("энергетический" бетон). Так как лотковые изделия применяют в агрессивных условиях, то сырье должно отвечать особым требованиям по прочности и стойкости относительно различного рода атмосферных и грунтовых воздействий. Кроме этого, бетоны для лотков УБК 1 а должны обладать коррозионной стойкостью и низкой водопроницаемостью.

Бетон используют марки по прочности на сжатие не менее М100, класс по прочности на сжатие – не менее В15 и В20. Кроме этого, бетоны для лотков должны отвечать требованиям по морозостойкости (марка не менее F100 и F200) и водонепроницаемости (марка не менее W4 и W6, дополнительно выполняют гидрофобизацию). Дополнительно УБК 1 а должны быть обработаны коррозионными составами, так как эксплуатируют изделия в условиях повышенной кислотности грунта, также применяются и в простых грунтах.

Лотки кабельных каналов армируются для придания большей прочности изделия. В качестве арматуры используют стержни класса A-I и A-III по ГОСТ 5181-82, при этом должен быть нанесен бетонный защитный слой не менее чем на 15-20 мм. В качестве закладных деталей используют стержни диаметром 16 мм. Прутки арматурной сетки (для лотков УБК 1 а используют сетку тип С13) также обрабатывают антикоррозионными составами для дополнительной защиты.

5.Транспортировка и хранение.

Лотки кабельных каналов УБК 1 а перевозят спецтранспортом грузоподъемностью до 20 тонн. Во время транспортирования лотки надежно закрепляют, чтобы избежать механического повреждения изделий. Хранение производится в штабелях. Слои лотков прокладывают досками, с торцов и в местах расположения монтажных петель, которые также используют для подъема изделий на высоту.
