ПД 10

Плиты дорожные с отверстием под люк ПД 10 это железобетонные изделия, получилившие самое широкое распространение. Практически вся сфера дорожного строительства не обходятся без таких элементов. Обустройство технических сооружений плитами из железобетона позволяет получить долговечные и прочные конструкции, которые отличаются надежностью и стойкостью к различным воздействиям. Колодцы должны быть перекрыты специальными плитами с отверстием под люк – опорные плиты ПД 10 . Особая форма и отверстие нужного диаметра позволяют использовать их для многих видов колодцев и иных технических сооружений.

1.Варианты написания маркировки.

Плиты с отверстием под люк ПД 10 изготавливают согласно действующему ГОСТу 8020-90 и в маркировке указывают тип плитного изделия и его размерный ряд. Написание обозначения может быть выполнено следующими вариантами:

1. ПД 10;

2. ПД-10.

2.Основная сфера применения изделий.

Для существующих колодцев часто используют плиты с отверстием под люк тип ПД 10 . Данные элементы позволяют надежно перекрыть сооружение, обеспечив функциональную защиту от попадания внешнего мусора, падения людей или технических средств в люк, защита от обвала грунта и прочие функции. Так как ПД 10 изготавливают из высокопрочных материалов, то готовая конструкция люка, перекрытая такой плитой, способна выдерживать высокие нагрузки – большой вес от проезжающего транспорта и техники.

В ходе эксплуатации плиты ПД 10 проявляют себя как прочные железобетонные изделия, так как обладают стойкостью к действию низких температур, действию воды или других агрессивных сред. Эти изделия подвергают обязательной обработке, так как в дорожном хозяйстве (применяют для организации ливневых колодцев на автомагистралях и автомобильных дорогах) используют хлористые соли для борьбы с обледенением дорог. Без химической и гидрофобной защиты плиты дорожные с отверстием для люка ПД 10 к эксплуатации не допускаются, в условиях жесткой агрессивной среды элементы быстро разрушаются и теряют свои прочностные характеристики. Соблюдение технологии изготовления и обработки данных ЖБИ-плит позволяют проявить высокие технические параметры даже при длительном использовании и в условиях переменчивого климата.

Плиты с отверстием ПД 10 могут применять для устройства водоотводных, канализационных и прочих круглых подземных колодцев. Сфера использования плит этим не ограничивается. Так, железобетонные плиты ПД 10 могут быть проложены в городских коммуникациях при обустройстве дренажа, а также сетевых, и газопроводных колодцев, и в различных линиях связи. Реже используют данные железобетонные изделия для обустройства аэродромных сооружений и военных полигонов.

3.Обозначение маркировки изделий.

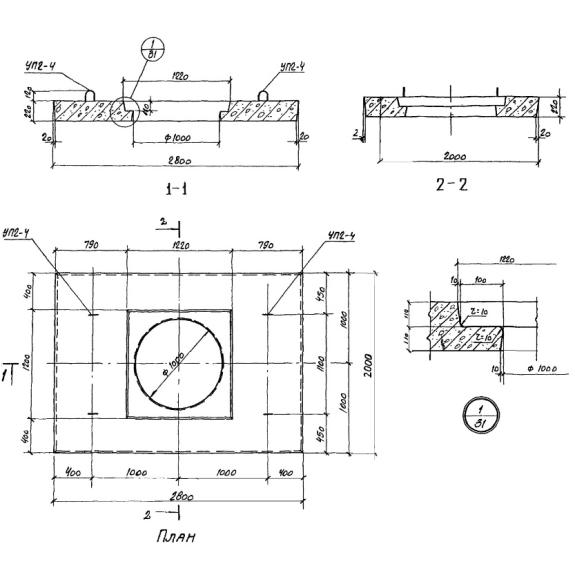

Железобетонные дорожные плиты с отверстием под люк ПД 10 маркируют согласно ГОСТ 8020-90, согласно которому указывают в обозначении: тип изделия П – плита, 10 – размерная группа. Габаритные размеры плиты составляют 2800х2000х220 , где соответственно написаны длина, ширина и высота изделия.

Дополнительно может быть указана проницаемость бетона: "Н" – нормальная. "П" – пониженная, "О" – особо низкая. Для маркировки изделия используют также такие параметры, как геометрический объем – 1,232 , объем бетона – 0,99 , масса изделия – 2480 . Условное обозначение, масса и дата изготовления ЖБИ-изделия должны быть нанесены несмываемой краской черного цвета на наружную боковую поверхность.

4.Основные материалы для изготовления и характеристики.

Плиты ПД 10 для люков должны быть изготовлены по технологии вибропрессования. В качестве материалов используют тяжелые и особо тяжелые бетоны. Для повышения прочности и эксплуатационных характеристик применяют гравийный щебень, песок мелких фракций и очищенную воду. Бетон должен соответствовать марке по прочности на сжатие – не менее чем М200, что соответствует классу прочности – не менее В15. Эксплуатация в зимний период данных плит обуславливается маркой по морозостойкости – не менее F50 и F100, то есть минимум 50 циклов замораживания-размораживания. Водонепроницаемость должна соответствовать марке W2, допускается влагопоглощение до 8%.

Все железобетонные изделия подвергают обязательному армированию, что позволяет применять плиты в условиях повышенных сдавливающих и сжимающих деформаций. Используют стальные каркасы с прутками для армирования классов Ат-IIIС и Ат-IVС – по ГОСТ 10884 и А-I, А-II и А-III по ГОСТ 5781. Дополнительно в тело плитного элемента должны быть заложены специальные монтажные петли – по ГОСТ 10922. Все стальные изделия подвергают антикоррозионной и химической обработке, что позволяет продлить срок службы.

5.Транспортировка и хранение.

Транспортировка осуществляется с использованием спецтранспорта, погрузка плит ПД 10 производится путем сцепки крюков и монтажных петель, после чего элемент поднимают на высоту. Укладка изделий производится в "шашечном" порядке, при этом каждый слой подкладывают изоляционным материалом. Хранение производится в штабелях высотой до 2,5 м.
