ПРГ 20-1,3-4

Прогоны железобетонные прямоугольного сечения ПРГ 20-1,3-4 широко применяют в строительной сфере. Благодаря сочетанию высококачественных материалов, как портландцементы и углеродистая сталь, готовые железобетоны отвечают самым высоким требованиям по прочности и надежности. Это долговечные конструкции, которые могут быть применены в самых жестких условиях. Прогоны железобетонные ПРГ 20-1,3-4 – прямоугольные балки, которые применяют при обустройстве стенных проемов или арок в зданиях различного назначения. Прогонные балки – унифицированные изделия горизонтального направления, которые позволяют получить прочные конструкции с повышенными эксплуатационными характеристиками.

1.Варианты написания маркировки.

Данные железобетонные прогоны ПРГ 20-1,3-4 маркируют согласно действующему Стандарту – Серия 1.225-2 и указывают тип изделия и его размеры, включая расчетные нагрузки на изгибающий момент. Маркирование производится несколькими вариантами:

1. ПРГ 20-1,3-4 т;

2. ПРГ 20-1,3-4 AIII.

2.Основная сфера применения прогонных изделий.

Прогоны прямоугольного сечения ПРГ 20-1,3-4 применяют в строительстве несущих каркасов – балки, фермы различного назначения. Это однопролетные балки, которые свободно опираются на балки и образуют единую жесткую конструкцию. Прогон может быть использован при строительстве блочных или кирпичных домов, как для гражданского, так и для общественного строительства.

ПРГ 20-1,3-4 представляет собой четырехугольное горизонтальное балочное изделие, основной функцией которого является укрепление конструкции здания или технического строения. За счет высокой прочности балка воспринимает значительные нагрузки и передает их на нижерасположенные элементы. В здании прогоны воспринимают также статические и динамические нагрузки, работают при существенном изгибающем моменте, а также под действием сжимающих и сдавливающих деформаций. Это обуславливает применение прогонов как надежных железобетонных элементов с единовременной нагрузкой до 4000 кг*с/м2, поэтому их можно использовать для строительства несущих конструкций в ответственных узлах строения. Также прогонные изделия могут быть использованы при обустройстве ниш дома, перекрытии оконных и дверных проемов.

Эксплуатация ПРГ 20-1,3-4 производится в условиях агрессивной среды, в зданиях с отоплением и без, поэтому и к материалам, их которых изготавливают прогоны, предъявляют достаточно жесткие требования. Железобетонный ПРГ прямоугольного сечения создается с запасом высокой прочности и гарантированной надежности для длительной эксплуатации.

3.Обозначение маркировки изделия.

В условное обозначение ПРГ 20-1,3-4 входит согласно Серии 1.225-2 буквенная и цифровая комбинации – тип изделия и его размерные характеристики.

1. ПРГ – прогон прямоугольного сечения;

2. 20 – длина изделия с округлением, в дц.;

3. 1,3 – ширина и высота прогона соответственно, в дц.;

4. 4 – несущая способность, в т.

Дополнительно могут быть указаны следующие характеристики:

1. Класс армирования, напрягаемая арматура – АтV/AIII;

2. 1980х120х300 – длина, ширина и высота изделия;

3. Геометрический объем – 0,0713;

4. Объем бетона на одно изделие – 0,071;

5. Масса прогона составляет 177,5;

Маркировочные знаки, дата изготовления и товарный знак производителя должны располагаться на торце или в конце ребра каждого прогона в партии. Наносят обозначение специальной краской.

4.Основные материалы для изготовления и их характеристики.

Балочные прогоны ПРГ 20-1,3-4 изготавливают по технологии формования из тяжелых бетонов. Марка по прочности на сжатие бетона соответствует пределам М350, класс прочности – В30. Предъявляют требования и по огнестойкости изделия – это несгораемые изделия со временем по стойкости к действию огня до 1,25 часа. Так как эксплуатация производится в достаточно агрессивных условиях, то устанавливается марка морозостойкости – F100, водонепроницаемость класса – W4.

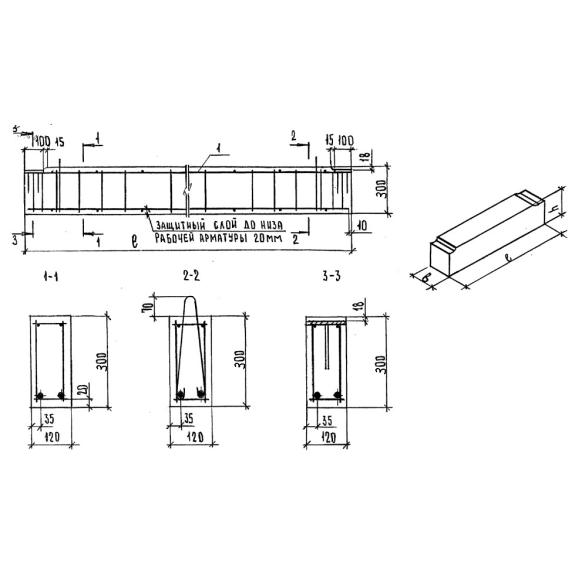

Обеспечение необходимой жесткости прогона ПРГ 20-1,3-4 производится за счет армирования прутками из углеродистой стали класса А-III, Aт-V и упрочненной арматуры Ат-IV, из которых сваривают сетку С1. Арматурный каркас – тип КР5. В качестве закладных деталей используют изделия – тип МН3 и МН5 по 24 шт. каждых. Все эти закладные элементы прогона ПРГ предварительно обрабатываются антикоррозионными составами.

5.Транспортировка и складирование.

Перевозка и погрузка прямоугольных прогонов ПРГ 20-1,3-4 осуществляется по правилам техники безопасности спецтранспортом с надежной фиксацией всех элементов, прокладывая послойно блок деревянными подкладками. Все это позволяет сохранить все изделия от механического повреждения. Хранение производится в горизонтальном положении в штабелях, высота которых не превышает 2,5 метра.
