ТБ 60-20-1 (3.008.1-8/89)

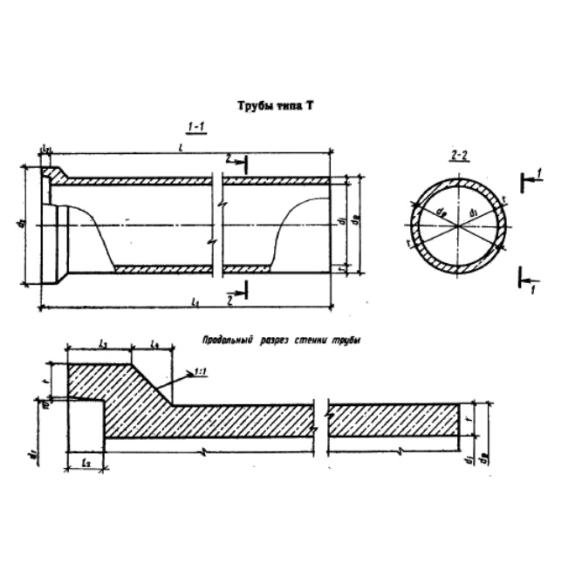

Трубы безнапорные ТБ 60-20-1 (3.008.1-8/89) - высокопрочные железобетонные изделия, имеющие цилиндрическую форму. На одном из торцевых концов присутствует уширение (раструб), предназначенное для соединения с другими смежными конструкциями аналогичного диаметра. Вариации внутренних диаметров изделий могут иметь величину от 100 до 1000 мм.

Основной сферой использования безнапорных труб является строительство различных водоотводных сооружений. Прокладку трубопроводов рекомендуется осуществлять в местах протекания не агрессивных к бетону жидкостей. Изделия отличаются продолжительным эксплуатационным сроком и могут использоваться в районах с сейсмичностью до 7 баллов. Допустимое кратковременное (не более 4 часов) давление при применении в напорном режиме не должно превышать 0,05 МПа. Не разрешается эксплуатация на подрабатываемых территориях и под железнодорожным полотном 1,2 и 3 категорий. При подборе необходимых элементов следует отталкиваться от рекомендуемых контрольных нагрузок в соответствии ГОСТ 20054-82. Укладку труб следует осуществлять на плоское основание, на основание с формой профиля трубы, или на бетонное основание с углом охвата 120 градусов.

Маркировочные обозначения

На поверхность готовых конструкций в обязательном порядке наносятся символы, предназначенные для отражения ключевых характеристик, и упрощения поиска необходимых по типовому проекту элементов. Совокупность знаков ТБ 60-20-1 (3.008.1-8/89) имеет следующее значение:

1. ТБ - труба безнапорная с раструбом, устанавливаемая со стыковым соединением, уплотняемым герметиками или другими аналогичными материалами;

2. 60 - диаметр;

3. 20 - величина полезной длины;

4. 1 - класс нагрузки (1 - нормальной, 2 - повышенной прочности).

Маркировочные обозначения должны отчетливо просматриваться и быть устойчивыми к вредоносным воздействиям окружающей среды. Не допускается внесение изменений в маркировочное обозначение.

Особенности производства

Подробное описание процесса производства и порядок осуществления монтажных работ прописаны в Серии 3.008.1-8/89. В качестве основы выступает тяжелый бетон, подбираемый с учетом требований проекта и степени агрессивности среды по условиям СНиП II-28-73. Вода, цемент и заполнители должны соответствовать ГОСТ 23732-79, ГОСТ 10178-76 и ГОСТ 10268-80. Максимально допустимая величина заполнителя 10 мм. Отпускная прочность изделий должна быть не менее 90%.

Объем засыпки железобетонных труб ТБ 60-20-1 (3.008.1-8/89) следует просчитывать, руководствуясь СНиП 3.02.01-87. Изделия с диаметрами 100-200 мм разрешено укладывать в любые грунты без расчетов на глубину от 1 до 2,5 метров.

Контрольные испытания труб на прочность должны проводиться с особой тщательностью. Если изделия, относящиеся ко 2 категории прочности, не прошли испытания и не подтвердили свое соответствие, то они могут быть проверены по требованиям 1 категории и при положительном результате относится к ней. Обязательно наличие документа, подтверждающего качество.

Транспортировка и хранение

Погрузочно-разгрузочные работы рекомендуется осуществлять с применением специальных траверс, препятствующих возникновению механических повреждений. При укладке в штабель на ровном основании следует учитывать рекомендуемый диапазон рядов, зависящий от диаметра труб. Максимальное количество рядов 7, допустимое у труб диаметром до 200мм, 3 - для диаметров от 800мм до 1000мм. Обязательно наличие подкладочного материала между рядами, и подпорок у основания, препятствующих перекату изделий.
