1УБКМ 426-9-12,5

Утяжелители болотные клиновидные 1УБКМ 426-9-12,5 – модифицированные блоки U-образной формы. Конструктивно элементы имеют технологические уклоны в местах опорных лапок, при этом внутренний вырез образован многогранной некруглой поверхностью. Основное предназначение пригрузов – фиксация магистральных трубопроводов, проложенных в сложных гидрогеологических участках, а также по дну рек, каналов, заболоченной или заводненной местности. Клиновидные блоки допускается монтировать во всех климатических регионах, а также в зонах повышенной сейсмичности (оценка параметров осуществляется по шкале Рихтера и составляет до 9 баллов). Массивные утяжелители запроектированы на эксплуатацию в условиях среды любой степени агрессивности. Блоки имеют высокую несущую способность, поэтому могут засыпаться грунтом.

Благодаря применению подобных конструкций удается исключить смещение трубопроводов в уязвимых местах и их всплытие, сохраняя целостность магистрали. Установка утяжелителей имеет практическое и экономическое обоснование. При их отсутствии возникают сложности в ремонте и техническом обслуживании трубопроводов на заводненной местности, поэтому магистраль проектируется согласно жестким требованиям действующих стандартов и оснащается утяжелителями с целью получения высокопрочной и долговечной в эксплуатации системы.

1. Варианты написания маркировки

Знаки условного обозначения могут быть записаны следующими вариациями:

1. 1УБКм 426-9-7,5;

2. 1УБКм 426-9-12,5.

2. Основная сфера применения

Клиновидные утяжелители 1УБКМ 426-9-12,5 применяется для балластирования трубопроводов различного диаметра. Основным спросом изделия данного вида пользуются в нефтегазовой промышленности в строительстве магистральных трубопроводов, прокладываемых в заболоченных, наводненных и прочих сложных местах. Утяжелители могут быть смонтированы на вечномерзлотных грунтах и торфяных болтах. Благодаря применению высококачественного армированного бетона удается получить прочные и стойкие к любым внешним воздействиям конструкции.

Массивные пригрузы четко фиксируют трубы за счет их придавливания, поэтому исключают смещения, сломы и всплытие, соответственно, гарантирована надежная работа магистральной линии. Использование утяжелителей облегчает проведение монтажных работ. При укладке блока на трубу используют специальные защитные маты и коврики, которые предотвращают порчу изоляции трубопровода.

3. Обозначение маркировки

Утяжелители 1УБКМ 426-9-12,5 обозначают по техническим условиям Проекта 10418. В маркировке содержатся основополагающие данные о типе конструкции, его ключевых размерах, тип армирования, а также характеристики прочности применяемых бетонов. Буквенно-цифровой шифр позволяет классифицировать изделия по видам и маркам, что упрощает отгрузку товара со склада. К основной маркировке пишут данные о дате выпуска партии ЖБИ, массе конкретного изделия и знак ОТК компании-производителя.

1УБКМ 426-9-12,5 читается следующим образом:

1. 1 - 1 группы армирования;

2. УБКМ - утяжелитель бетонный клиновидный модифицированный;

3. 426 - диаметр балластируемого трубопровода;

4. 9 - длина пригруза;

5. 12,5 - изготавливаемый из бетонов класса прочности на сжатие не менее В12,5.

Знаки шифра наносят на торцевую грань черной несмываемой краской.

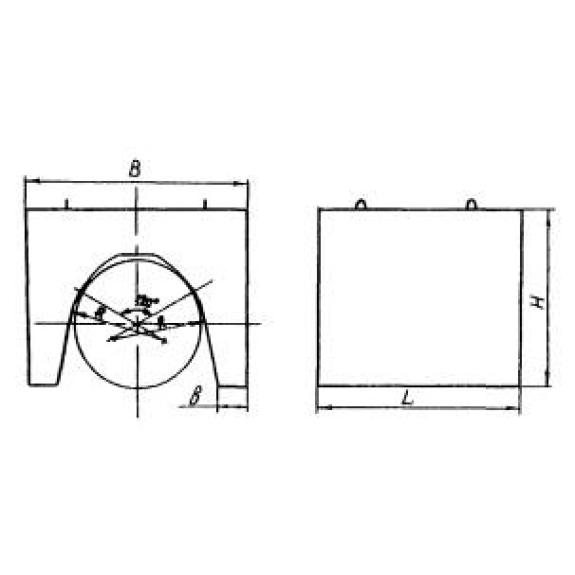

Характеристики:

Длина = 900;

Ширина = 1100;

Высота = 690;

Вес = 1320;

Объем бетона = 0,55;

Геометрический объем = 0,6831.

4. Применяемые технологии и материалы

Клиновидные утяжелители 1УБКМ 426-9-12,5 изготавливают их высокопрочных бетонов класса прочности В15. Состав смеси модифицирован на использование готовых конструкций в условиях отрицательных температур, высокой влажности и разрушающих нагрузок. По морозостойкости устанавливается марка F100, водонепроницаемость – W4 (специальная рецептура позволяет легко повышать этот параметр), контролю подлежат также свойства трещиностойкости. В бетон вводят пластификаторы и прочие добавки, чтобы повысить химическую и биологическую стойкость, благодаря чему утяжелители не гниют, не обрастают биомассами и не портятся долгое время. Прочность утяжелителя повышается методом армирования изделия стальными каркасами и сетками, изготавливаемыми из стали класса А-100 и А-300, а также вязальной проволоки Вр-1 и Вр-2. Закладные детали и стальные узлы покрывают изоляционными составами, предупреждающими развитие коррозии.

5. Транспортировка и хранение

Утяжелители 1УБКМ 426-9-12,5 транспортируют спецтранспортом повышенной грузоподъемности. Пригрузы должны быть четко зафиксированы и проложены деревянными досками, чтобы исключить падение и порчу продукции. Погрузка и разгрузка выполняется с использованием спецтехники. Перемещение волочением, сброс или навал – недопустимые операции. Складирование осуществляется штабелями, каждый слой в котором изолирован деревянными щитами. Оптимально формировать изделия в пачке в шахматном порядке, либо использовать иные схемы, которые позволяют удобно отгрузить товар со склада.
