УП 7 к

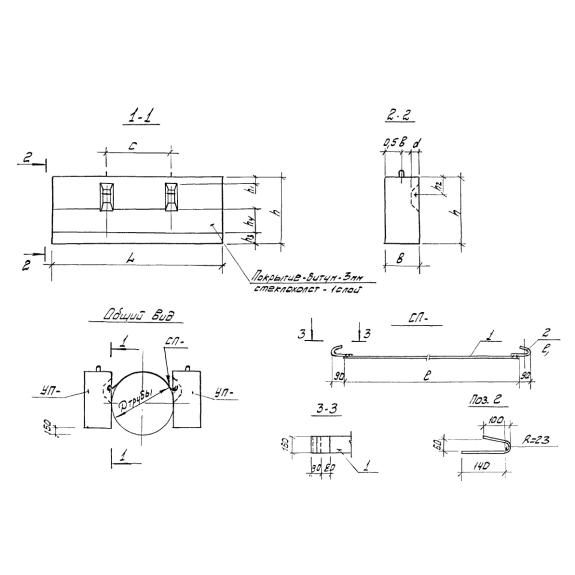

Утяжелители поясные УП 7 к - унифицированные высокопрочные изделия. По внешнему виду конструкция представляет собой прямоугольный блок с двумя, расположенными в центральной части, симметричными углублениями трапециевидного поперечного сечения. Над этими углублениями в верхней части конструкции предусмотрены строповочные петли, упрощающие процесс транспортировки и монтажа.

Основное предназначение поясных утяжелителей - балансировка стальных трубопроводов, размещаемых на болотистых территориях и проймах рек. Один комплект утяжелителей состоит из двух блоков и двух металлических (с изоляцией) поясов. При разработке конструкций учитывались требования проектов 908 и 9011 ЭКБ.

Маркировочные обозначения

Необходимым для грамотного поиска элементов в строительных спецификациях и складских территориях показателем является наличие маркировочного обозначения. Оно состоит из цифр и букв и призвано отражать ключевые характеристики изделий. Наносимые на поверхности несмываемой краской символы УП 7 к имеют следующую расшифровку:

1. УП - тип изделия, утяжелитель поясной;

2. 7 - диаметр трубы (дм);

3. к - укороченный (длина менее 3 метров).

Не допускается внесение произвольных изменений в маркировку.

Особенности производства

Согласно нормативному документу ТУ 102-79 для производства поясных утяжелителей УП 7 к следует применять гидротехнический бетон, соответствующий требованиям ГОСТ 4795-68. Марка по прочности на сжатие М300. Показатели водонепроницаемости и морозостойкости должны соответствовать значениям F100 и W4. Объемная масса бетона 2,3 т/м3. Минимальная отпускная прочность составляет 70%.

Для приготовления смеси рекомендуется использовать портландцемент марки 400 по ГОСТ 10178-76. Допускается применение сульфатостойкого портландцемента по ГОСТ 22266-76. Максимально разрешенный объем минеральных добавок не должен превышать 20%. Мелкий и крупный заполнители (песок и щебень) рекомендуется подбирать в соответствии ГОСТ 4797-69. Для улучшения физико-химических свойств бетонной смеси рекомендуется использовать органические добавки: СДБ по СН 406-70 или ГКЖ 94 по ГОСТ 10834-64.

Для армирования утяжелителей применяется сталь класса AI и AIII по ГОСТ 5781-75. Производство монтажных петель необходимо осуществлять из стали класса AI марок СВт3сп2 по ГОСТ 380-71. Качество сварной арматуры необходимо сверять с требованиями ГОСТ 10922-75.

Боковые поверхности конструкций по качеству должны отвечать категории А7 по ГОСТ 13015-75. В местах ниш (вырезов) необходимо наносить битумно-резиновую мастику типа МБР 65 по ГОСТ 15836-79 сразу после термообработки. Затем обязательно армирование стеклохолстами марки АА-Г по ТУ 21-23-44-78.

Изделия не должны превышать допустимые геометрические отклонения, прописанные в нормативной документации. Прошедшие испытания конструкции снабжаются сертификатами соответствия и направляются на хранение.

Транспортировка и хранение

Складирование поясных утяжелителей УП 7 к следует осуществлять на ровном основании в штабелях. Под нижний ряд элементов необходимо поместить подкладочный материал сечением 80х100 мм. В последующих рядах подкладки устанавливаются в районе монтажных петель одна над другой по вертикали. Подкладки должны превышать высоту петель на 2 см. Максимальная высота штабелей не должна превышать 2,5 м. Маркировочные знаки при хранении должны быть ориентированы в одну сторону. Соединительные пояса для конкретных комплектов утяжелителей следует хранить в специальных контейнерах.
