СЛ 150-35-7

Ступени лестничных сходов СЛ 150-35-7 используются для строительства пешеходных лестничных сходов на автомобильных мостах или эстакадах, а также насыпях различного назначения. Так как данные ЖБ-конструкции используются в условиях улицы, они должны быть прочными, надежными, максимально безопасными и долговечными в эксплуатации. Все данные о производстве, хранении и транспортировке продукции содержит действующий стандарт Серия 3.503.1-96. Все условия обязательны для исполнения. Данный блок ступеней предназначен для лестниц, которые имеют наклон 1:2.

Конструктивно ступени СЛ 150-35-7 выглядят как четырехугольники. Монолитность конструкции придают косоуры, которые используются совместно со ступенями. Применяют одноразмерные детали. Звенья соединяют штырями и заливают бетонным раствором для получения гладкой и непроницаемой поверхности. Боковина ступеней оснащена закладными деталями, к которым приваривают элементы перил.

1. Варианты написания маркировки.

Ступени для сходов марки СЛ 150-35-7 маркируют согласно условиям действующей Серии 3.503.1-96. Обозначение изделия может быть записано разными вариантами:

1. СЛ 150.35-7;

2. СЛ 150-35.7;

3. СЛ 150-35-7.

2. Основная сфера применения.

Ступени лестничных сходов СЛ 150-35-7 могут использоваться практически во всех климатических поясах, включая сейсмоопасные участки. Это достигается за счет высокой прочности и жесткости конструкции ступеней. Изделия универсальны. Монтаж производится на специально подготовленное основание. Желательно обустраивать щебенчато-песчаную подушку. Ступени СЛ широко используют также в дорожном хозяйстве и гражданском строительстве. Главным преимуществом лестничного блока данного типа является простота монтажа. Ими оснащают мостовые насыпи для удобного подъема-схода пешеходов (до 100 человек в час). Количество лестничных маршей зависит от высоты насыпи. При необходимости межмаршевое пространство оснащается горизонтальной площадкой. Оптимально обустраивать переходные площадки через каждые 18 ступеней.

3. Обозначение маркировки изделия.

Ступени лестничных сходов СЛ 150-35-7 маркируют согласно условиям Серии 3.503.1-96. Обычно это буквенно-цифровое обозначение. Габаритные размеры в обозначении для удобства чтения и восприятия округляют до целого числа и записывают в дециметрах. Маркировка наносится на торцевой части каждого ЖБ-изделия черной несмываемой краской. Обозначение СЛ 150-35-7 расшифровывается как:

1. СЛ – ступени лестничных сходов;

2. 150 – длина, в дц.;

3. 35 – ширина, в дц.;

4. 7 – высота, в дц.

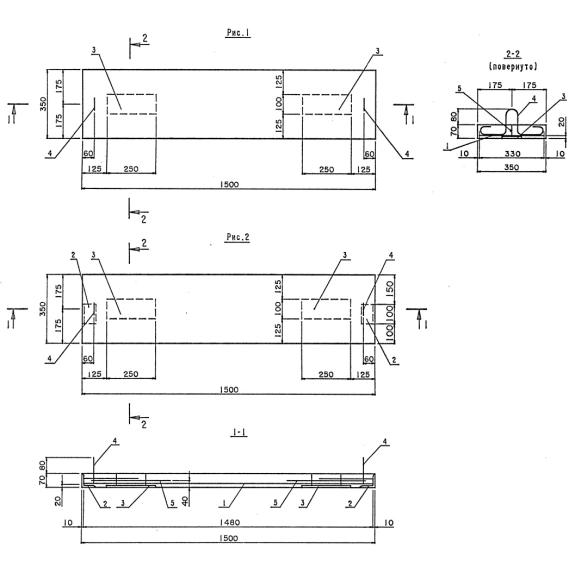

Размерные характеристики ступеней:

Длина изделия = 1500;

Ширина ступени = 350;

Высота блока = 70;

Вес = 93;

Объем бетона на одно изделие = 0,037;

Геометрический объем = 0,0367.

4. Изготовление и основные характеристики.

Для производства ступеней лестничных сходов СЛ 150-35-7 используют тяжелый бетон класса прочности на сжатие не менее В15. Бетон такого типа обладает низкими показателями водопоглощения и высокими параметрами морозостойкости и трещиностойкости, а это значит, что конструкция не разрушится от перепадов температур и высокой нагрузки при максимальной интенсивности движения. Допускается применять ступени в условиях сейсмической активности до 6 баллов по шкале Рихтера. Изделия проверены на сосредоточенную вертикальную нагрузку до 150 кг/м2.

Армирование придает дополнительную прочность ступеням и позволяет воспринимать высокие сдавливающие деформации. Для усиления используют стальные сварные сетки и гнутые каркасы класса стали А-200, А-300. Располагают узлы по следующим схемам:

1. Сетка арматурная С 1 – 1 шт.;

2. Изделие закладное МН 2 – 2 шт.;

3. Изделие закладное МН 3 – 2 шт.

Все закладные части обрабатываются антикоррозийным составом.

5. Транспортировка и хранение.

От качества ступеней лестничных сходов СЛ 150-35-7 зависит безопасность движения пешеходов. Транспортируют элементы бережно, надежно фиксируя каждое изделие. Это позволит избежать появления сколов, трещин и прочих дефектов, приводящих к невозможности их эксплуатировать. Для перевозки используется специализированный транспорт соответствующей грузоподъемности. Готовые изделия упаковываются в плотный, но мягкий полиэтилен или контейнеры по несколько штук. Слои обязательно прокладывают деревянными досками или щитами. Не допускается навал или сброс ЖБ-изделий.

Корректность погрузочно-разгрузочных действий способствует сохранению целостность ступеней и красивого внешнего вида. Подъем ступеней на высоту происходит путем строповки за отверстия. Хранение продукции осуществляется в штабелях высотой до 2,5 метров. Стопки формируют ровными и также прокладывают слои досками, чтобы не испортить поверхность изделий. Допускается складировать ЖБИ в контейнерах.
