Ф 3 у

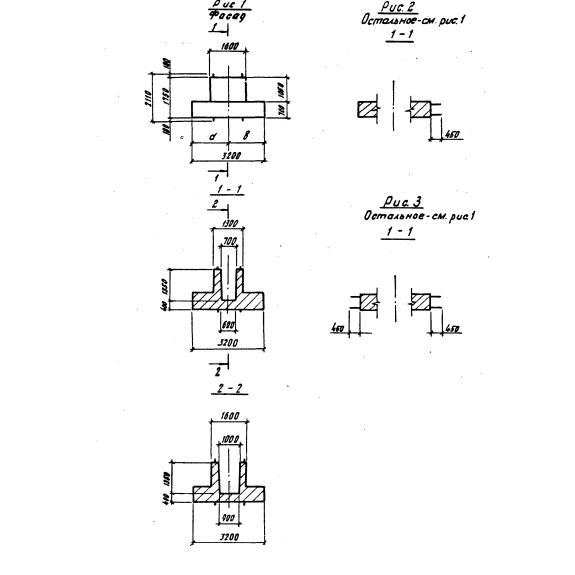

Блок фундамента Ф 3 у представляет собой железобетонную монолитную прямоугольную конструкцию, отличительными особенностями которой являются по центру размещенный прямоугольный выступ с симметричным отверстием посередине и выпуски арматуры, предназначенные для сопряжения с другими строительными элементами. Является данный блок частью опор и устоя, запроектированных для прямых автодорожных путепроводов на пересечении автомобильных дорог I-IV категорий с автомобильными дорогами таких же категорий и с двухпутной железной дорогой.

Регламентировано применять блоки для строительства в районах с сейсмичностью до шести баллов, со средней наружной температурой воздуха наиболее холодной пятидневки до -40 градусов включительно. Могут применяться и при более низких температурах - северное исполнение.

Расшифровка маркировки изделия

Железобетонные изделия согласно рабочим чертежам именуются марками, которые облегчают содержание готовой продукции на складе, позволяют разбираться в технической документации. Марки блоков состоят из буквенных и цифровых индексов, отражают их принадлежность, размеры, дополнительные факторы. Маркировка Ф 3 у означает:

1. Ф - блок фундамента,

2. 3 - индекс, характеризующий типоразмер,

3. у - для устоя.

На торцевой поверхности готового фундаментного блока должны быть обозначены маркировочные значения, в которых указываются: марка, товарный знак производителя, дата выпуска, вес, печать ОТК. Надписи следует наносить краской стойкой к истиранию, воздействию атмосферного увлажнения при помощи штампов, трафаретов и прочих устройств.

Материалы и производство

Стандарты и требования к изготовлению блоков фундамента Ф 3 у закреплены в Серии 3.503.1-95. Регламентировано их производство в заводских условиях с соблюдением систематического пооперационного контроля над качеством. За основу блоков принят тяжелый бетон с классом по прочности на сжатие В25, с маркой по водонепроницаемости W6. Марка бетона по морозостойкости принимается проектной организацией в зависимости от температурно-влажностного режима в области эксплуатации (F200, F300).

Армирование обеспечивает блокам особую прочность за счет восприятия растягивающих напряжений и запроектировано каркасами и сетками из стали класса АI, АII. Сборка сеток и каркасов может осуществляться вязаным и сварным способом (определяется техническими возможностями завода-изготовителя) согласно схемам, указанным в нормативном документе изготовления и ГОСТ 14098-85.

Готовые конструкции подвергаются приемо-сдаточным и периодическим испытаниям на прочность, жестокость, раскрытие трещин, оцениваются их внешний вид, точность геометрических размеров, положение арматурных элементов. По итогам проверок изделия сопровождаются соответствующими сертификатами качества.

Хранение и транспортировка

Готовые фундаментные блоки Ф 3 у надлежит хранить на обустроенных складах и площадках с выровненными основаниями. При проведении работ связанных со складированием, подъемом и перевозкой следует соблюдать меры, исключающие повреждение изделий: навал, сброс, перетаскивание войлоком и прочие.

Погрузку, разгрузку, монтаж следует проводить спецтранспортом за предназначенные для этого петли с соблюдением техники безопасности.

Транспортировку к месту монтажа блоков фундамента необходимо осуществлять автомобильным, железнодорожным транспортом с выполнением всех норм, установленных на этих видах транспорта.

При соблюдении всех перечисленных выше правил, изделиям гарантируется целостность, долгий срок службы.
