НМК 72 п

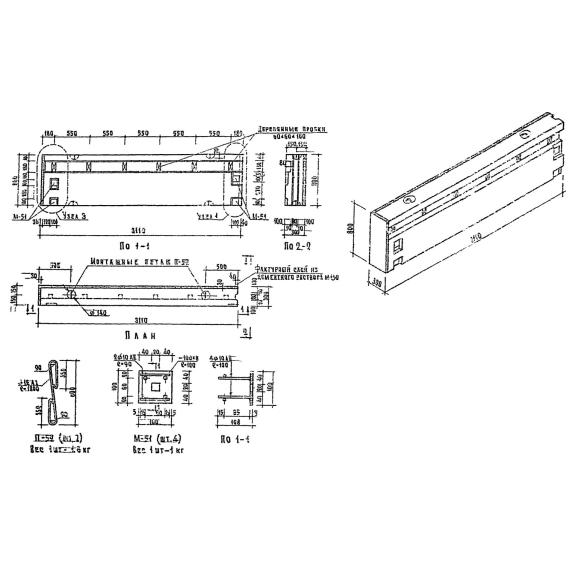

Парапетный блок НМК 72 п - это легкобетонная прямоугольная конструкция с углублениями по боковым сторонам, имеющая закладные детали для сопряжения с другими строительными элементами. Такие конструкции устанавливаются по периметру края крыш и выполняют две функции: архитектурно - декоративную и защитную. Применяются блоки для строительства в обычных условиях крупноблочных пяти и девятиэтажных жилых зданий с толщиной стен 40,50,60 сантиметров по проектам I-439А, Iу-438А. Данные стеновые блоки относятся к несгораемым конструкциям, позволяют значительно снизить временные затраты на возведение, при этом обладают высокими теплоизоляционными характеристиками.

Расшифровка маркировки изделия

Каждое железобетонное изделие наделяется определенной маркой по открытой буквенно - цифровой системе в соответствии с рабочими чертежами. Внесение добровольных изменений в маркировку не допускается. Рассмотрим более детально маркировку блока НМК 72 п, где:

1. НМК - наружный стеновой блок для пятиэтажных зданий,

2. 7 - парапетный,

3. 2 - типоразмер,

4. л - левый.

На каждом изделии, принятом отделом контроля над качеством, должны быть указаны маркировочные обозначения, включающие в себя: марку конструкции и завода - изготовителя, дату выпуска, отпускной вес и печать ОТК. Надписи должны наноситься несмываемой быстро застывающей краской яркого цвета на торцевой поверхности блока.

Материалы и производство

Парапетные блоки НМК 72 п надлежит изготавливать в заводских условиях с соблюдением требований указанных в Серии ИИ 03-05. Качество конструкций обеспечивается путем проведения систематического пооперационного контроля на всех стадиях производства.

Основной материал блоков - легкий бетон с маркой по прочности на сжатие М200 на пористых искусственных заполнителях. С наружной стороны блок имеет трех сантиметровый фактурный слой из цементного раствора, который должен быть плотно связан с бетоном блока. Вид и марка раствора принимаются по согласованию потребителя с производителем.

Несмотря на то что, бетонный массив отличается высокой прочностью, но со временем от внешних факторов он подвержен разрушению. Эту проблему решает армирование, которое позволяет увеличить несущую способность изделиям за счет восприятия растягивающих напряжений. Армирование парапетных блоков запроектировано сварными сетками, выполненными контактной точечной электросваркой и отдельными стержнями. В качестве арматуры используется сталь класса АI. В теле конструкций предусмотрены монтажные петли из стали класса АII. Согласно СНиП 2.03.11-85 производителем должен быть разработан комплекс мероприятий по антикоррозийной защите закладных деталей.

Хранение и транспортировка

Легкобетонные парапетные стеновые блоки НМК 72 п следует хранить и перевозить к месту монтажа строго в вертикальном положении, при этом конструкции должны иметь опору на инвентарные прокладки.

При проведении работ связанных со складированием, подъемом и транспортированием таких изделий следует исключать действий, способных привести к повреждению конструкций: навал, сброс, перетаскивание войлоком.

Перевозку к месту монтажа автомобильным, железнодорожным транспортом необходимо выполнять с надежной фиксацией конструкций внутри кузова в соответствии с правилами и нормами, действующих на этих видах транспорта.

При соблюдении выше перечисленных правил, обеспечивается целостность стеновых блоков и их долгий эксплуатационный срок.
