П 9-1 (3.820.1-29)

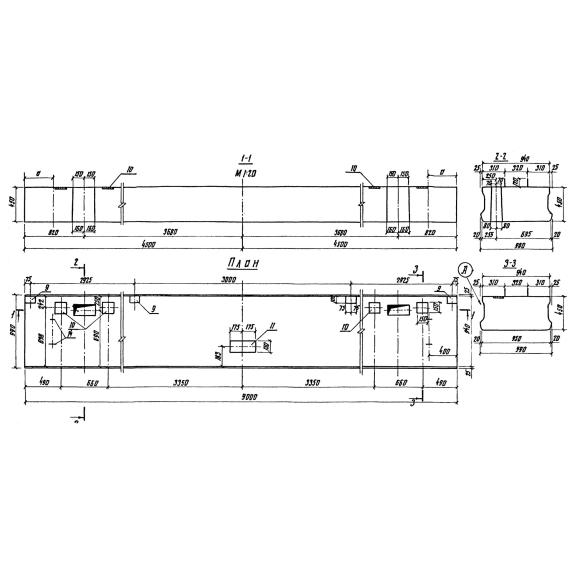

Плитный блок служебного моста П 9-1 (3.820.1-29)  конструктивный элемент, выполненный из армированного бетона. По форме представляет прямоугольную плиту. Данное изделие разработано для сооружения гидротехнических объектов на мелиоративных системах (перегораживающих сооружений, перепадов, лотков). Блоки служебного моста рассчитаны на использование в любых климатических зонах с сейсмичностью не более 6 баллов. Производство таких блоков регламентируется Серией 3.820.1-29.

Расшифровка маркировки

Маркировка  это условное обозначение изделия посредством букв и цифр. Маркировкой изделия прописываются в проектных документах. Расшифровав маркировку можно узнать о ключевых характеристиках изделия. Рассмотрим маркировку блока П 9-1 (3.820.1-29):

1. П  плитный блок служебного моста;

2. 9  длина изделия, выражена в дм.;

3. 1  индекс несущей способности.

Маркировочные обозначения следует наносить на каждое изделие при помощи трафаретов или штампов краской темного цвета.

Материалы и производство

Выпуск блоков запроектирован по стендовой схеме производства железобетонных изделий. Блоки должны изготавливаться в стальных формах, удовлетворяющих ГОСТу 18886-73*. Возможно изготовление в формах из другого материала при условии не нарушения качества и точности изготовления изделий. Формование изделий основной процесс производства, который включает:

- подготовка формы (форма должна быть тщательно очищена и смазана);

- установка рабочей арматуры;

- заполнение формы бетонным раствором;

- проработка бетона вибраторами.

Плитные блоки служебных мостов эксплуатируются, как правило, в водной среде, поэтому изделия принято изготавливать из гидротехнического бетона по ГОСТ 4795-68. Все материалы, которые используются для приготовления бетонной смеси, должны удовлетворять действующим техническим требованиям. Марка бетона по морозостойкости выбирается исходя из условий, в которых предстоит эксплуатация изделий. Плитные блоки должны быть высокопрочными, поэтому они армируются напряженной электрическим способом арматурой. В качестве рабочей арматуры принято использовать горячекатаную сталь класса AII по ГОСТ 5.1459-72* и AIII по ГОСТ 5781-75. Для конструктивных элементов берется гладкая сталь класса AI.

Приемка блоков осуществляется техническим контролем завода  изготовителя, который должен подтвердить соответствие блоков техническим условиям и рабочим чертежам. Изделия к заказчику сопровождаются техническим паспортом, в нем указывают:

- завод  производитель и его адрес;

- порядковый номер документа и дату;

- номер партии;

- наименование и маркировку изделий;

- характеристики бетона по морозоустойчивости и влагонепроницаемости;

- обозначение технических условий.

Технический паспорт подписывает лицо, которое отвечает за технический контроль завода - производителя.

Транспортировка и хранение

Хранить готовые плитные блоки следует на складе готовой продукции. Изделия укладывают горизонтально в штабеля высотой не более 2,5 метров. При хранении и транспортировании изделия следует опирать на деревянные подкладки. Между изделиями также подкладывают инвентарные подкладки толщиной не менее 30 мм. Необходимо обеспечить свободный доступ для захвата и подъема каждого изделия. При перевозке изделия должны быть тщательно зафиксированы, чтобы не произошло их опрокидывания или смещения. При хранении, транспортировании и монтаже необходимо соблюдать все предписанные меры безопасности.
