БЛ 62

Блоки лекальные под цилиндрические звенья БЛ 62 – это обязательный атрибут земляных насыпей и водопропускных технических сооружений. Автомобильные и железнодорожные дороги без отвода дождевой и иной влаги не могут надежно и безопасно эксплуатироваться. Укладка водопропускных труб, используемых в благоустройстве территорий, производится только с применением специальных лекальных БЛ 62. Это бетонные изделия, которые конструктивно выглядят как подставка сложной формы с округлой выемкой для укладки звеньев труб круглого сечения.

Блоки выполняют основную функцию – укрепить прокладку труб в условиях сложной местности и обеспечить долгий срок службы всего водосборного сооружения. Изделия данного типа участвуют в строительстве ответственных дорожных построек, поэтому должны отвечать жестким требованиям по прочности, надежности и долговечности. Условия отражены в Серии 3.501-59.

1. Варианты маркировки.

Железобетонные лекальные БЛ 62 маркируют согласно всем стандартам Серии 3.501-59. Обозначение пишут следующими вариантами, каждый из которых считается правильным:

1. БЛ 62;

2. БЛ.62.

2. Основная сфера применения.

Блоки лекальные БЛ 62 под цилиндрические звенья – это основные элементы в конструкции прокладки водопропускных труб дорожных насыпей, строительстве дорог различного назначения, а также при обустройстве скотопрогонов. Прокладка дорожных труб осуществляется только на лекальные блоки. Монтаж железобетонных блоков выполняется на предварительно подготовленное основание – грунт утрамбовывается, обустраивается песчаное или щебенчатое основание толщиной 15-20 см. Равномерность укладки труб достигается путем выравнивания основания цементно-песчаным раствором.

БЛ 62 позволяет создавать достаточно длинные секции – от 2 до 3 метров. На одну секцию производится укладка 1-2 звена трубы. Стык труб должен быть строго посередине подкладки. Таким образом, получают надежное и прочное сооружения для отвода дождевой влаги от насыпи и дороги. Применение блоков данного типа имеет практическое и экономическое обоснование. Полученные из таких элементов основания малочувствительны к различным нагрузкам и способны работать под колоссальными давлениями. Лекальные плиты способны выдержать вес от звеньев труб и имеют дополнительный запас прочности, поэтому сооружение прослужит долгий срок без ремонта и обслуживания.

3. Обозначение маркировки.

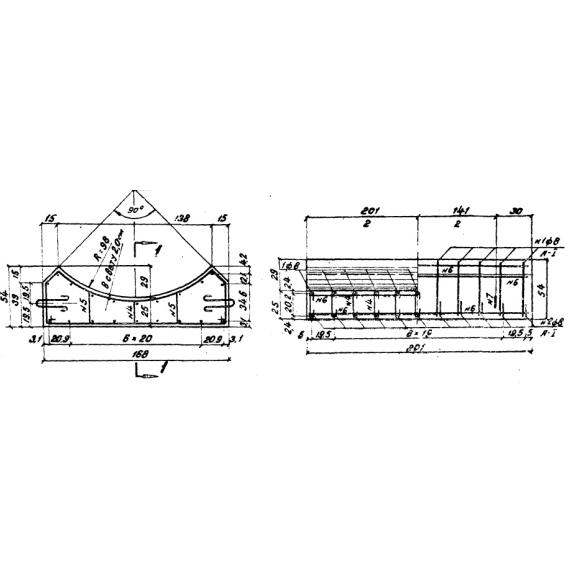

В маркировке отражены основные данные о типе изделия и типоразмере блока, дополнительной буквой отражается особенность лекального блока (а - укороченный). Размеры следующие:

Длина = 2010;

Ширина = 1680;

Высота = 540;

Вес = 3100;

Объем бетона = 1,24;

Геометрический объем = 1,8235;

Радиус R = 980 мм.

Буквенно-цифровой код и дополнительные данные, а именно – товарный знак производителя, масса изделия, дата производства ЖБИ, наносятся на торцевую грань элемента черной краской. Правила маркировки отражены в Серии 3.501-59.

4. Основные характеристики материалов.

Блоки лекальные БЛ 62 для звеньев круглых труб изготавливают из тяжелых бетонов марки прочности М200 и выше. Эксплуатация осуществляется в условиях агрессивной среды, поэтому материалы должны отвечать всем требованиям по морозостойкости, водонепроницаемости и трещиностойкости. Марка стойкости к действию морозов должна соответствовать 200-300 циклов замораживания-размораживания (варьируется в зависимости от условий применения). Водопоглощение бетона не должно превышать 6% порог. Бетон с заявленными характеристиками может использоваться в условиях среды агрессивного действия без ощутимого разрушения. Готовое изделие имеет достаточно внушительную массу, что не позволяет всему сооружения смещаться. Это предохраняет трубу от колебаний и слома стыков.

Усиление конструкции и повышение эксплуатационных показателей выполнятся путем армирования блоков стальными каркасами и сетками. Для этого применяют стержни из стали класса А-100. В тело плиты внедряют такелажные петли, которые используют для удобства подъема элемента на высоту. Для защиты металлических частей их обрабатывают антикоррозионными составами. Бетонная поверхность дополнительно гидрофобизируется, если укладка блоков производится в обводненной местности.

5. Транспортировка и хранение.

Транспортировка блоков лекальных БЛ 62 производится при помощи спецтранспорта нужной грузоподъемности. Большие партии ЖБИ доставляют по железной дороге или рекам. Погрузка и разгрузка изделий производится автокранами и автопогрузчиками. Соблюдают технику безопасности. Не допускается навал или сброс блоков, так как это может привести к их разрушению. Отгрузка продукции выполняется по видам и маркам. Хранение блоков данного типа допускается штабелями, слои изолируют досками, обустраивают песчаное основание. Высота уложенных стопок не должна превышать 2 метров.
