ПС 6-7

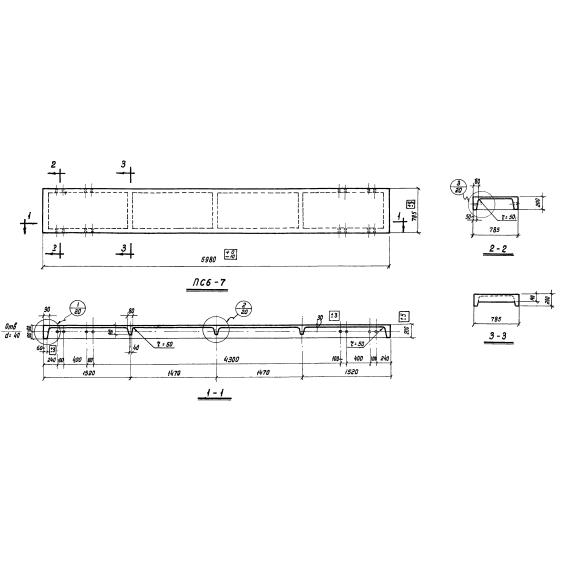

Панель стеновая ПС 6-7  высокопрочное железобетонное изделие, разработанное для строительства производственных зданий. Выпуск панелей регламентирует Серия СТ 02-10/61. Конструкция изделия представляет собой ребристую плиту, высота продольных ребер 200 мм., поперечные ребра имеют высоту 140 мм., поперечные ребра располагают через 1500 мм. Панели изготавливают с толщиной полки плиты 30 мм., с длиной 6 метров. Данное изделие предназначено для неотапливаемых одноэтажных производственных зданий и зданий с большими производственными тепловыделениями. Разработаны рядовые панели и панели - перемычки. Монтирование стеновых панелей происходит путем их крепления к колоннам при помощи болтов. Швы между панелями заделываются специальными упругими прокладками из пороизола и пенопласта.

Расшифровка маркировки

Маркировка панели состоит из буквенно - числовых групп разделенных дефисом. Маркировка отражает основные характеристики изделия. Рассмотрим подробнее маркировку панели ПС 6-7 где:

1. ПС  начальные буквы названия элемента  панель стеновая;

2. 6 длина панели, в м.;

3. 7  нагрузка.

На торце готового изделия наносят маркировку краской темного цвета, это упрощает процесс сортирования конструктивных элементов на складе, а также последующее обнаружение нужных.

Материалы и производство

Панели стеновые изготавливают на заводе сборного железобетона. Перед началом массового изготовления, завод разрабатывает технические условия производства и проверяет материалы на соответствие техническим стандартам. Стеновые панели изготавливают из тяжелого бетона марки м200. Марка бетона по показателям морозостойкости и водонепроницаемости выбирается к конкретному проекту, учитывая условия эксплуатации. Изделие рассчитано на восприятие нагрузок от собственного веса, скоростных ветровых нагрузок. Прочность панели достигается прочным арматурным каркасом. В качестве рабочей арматуры принято использовать горячекатаную сталь периодического профиля класса 35ГС по ГОСТ 3058-57, сортамент по ГОСТ 5781-61. Обязательным этапом изготовления является защита металла изделий против коррозийного воздействия.

Качественные панели позволяют построить устойчивое и долговечное здание. Качество панели проверяется отделом технического контроля завода - производителя. Изделия испытывают на прочность, жесткость и трещиностойкость. Бетонная поверхность не должна иметь сколов и трещин, а также ржавых или маслянистых пятен. Не допускаются обвалы бетона с оголением арматуры. Защитный слой бетона поверх арматуры должен соответствовать рабочему чертежу. Проводят контрольные замеры габаритных параметров изделия. К заказчику панели доставляют в сопровождении паспорта качества, который выдается на принятую отделом ОТК партию изделий.

Транспортировка и хранение

Сохранность целостности изделия обеспечивается правильным складированием и транспортированием. Панели хранят на складе готовой продукции или специально оборудованной площадке. Изделия устанавливают вертикально в положение «на ребро» в специальные кассетные установки. Кантовка панелей в вертикальное положение производится захватом в двух точках по длине панели, за отверстия, расположенные в продольных ребрах. Транспортирование осуществляется специальными машинами  панелевозами. При хранении и перевозке изделий следует исключить причины, которые могут привести к нарушению целостности изделий или его деформации. Погрузочно - разгрузочные работы производить с учетом установленных правил.
