4ПСЛ 30-33-3,5-2 п пв (1.090.1-3 пв)

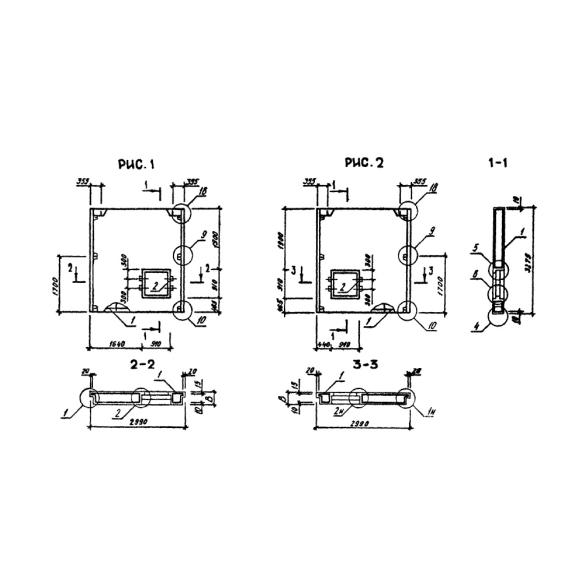

Панель стеновая для лестничных клеток 4ПСЛ 30-33-3,5-2 п пв (1.090.1-3 пв) представляет собой легкобетонную, прямоугольную конструкцию, отличительными особенностями которой являются два оконных проема, декомпрессионные полости для отвода случайно попавшей воды и арматурные выпуски для соединения панелей друг с другом. Изделия имеют фактурный 20 мм слой, который выполняет декоративную и защитную от атмосферного увлажнения функции. Запроектированы данные строительные элементы как наружные стены многоэтажных (до пяти этажей) вспомогательных и общественных сооружений предприятий промышленного назначения с высотой этажа 3,3 метра. Используются в сложных инженерно-геологических условиях с неагрессивной средой, в областях просадочными грунтами II типа по просадочности, на подрабатываемых местностях с пологим и крутым залеганием угольных пластов. Данные панели относятся к высокопрочным конструкциям, рассчитаны на восприятие нагрузок, вызванных неравномерными вертикальными оседаниями, и горизонтальными перемещениями грунтов основания и позволяют возводить здания со значительной экономией временных затрат.

Расшифровка маркировки изделия

Стеновые панели обозначаются марками, которые состоят из цифробуквенных индексов, образующих три группы. Рассмотрим детально маркировку 4ПСЛ 30-33-3,5-2 п пв (1.090.1-3 пв), из нее видно что:

1. 4 - индекс, характеризующий конструктивные особенности изделия,

2. ПСЛ  панель стеновая для лестничной клетки,

3. 30  длина,

4. 33  высот,

5. 3,5  толщина,

6. 2  тип несущей способности,

7. п  вид бетона,

8. пв  применяются на просадочных грунтах и на подрабатываемых грунтах.

Габаритные размеры указываются в дециметрах. На торцевой поверхности готовых панелей наносятся несмываемой краской маркировочные обозначения: марка изделия и завода  изготовителя, дата выпуска, печать ОТК.

Материалы и изготовление

Стандарты изготовления панелей стеновых для лестничных клеток 4ПСЛ 30-33-3,5-2 п пв (1.090.1-3 пв) прописаны в Серии 1.090.1-3пв. Регламентировано их производить в заводских условиях с систематическим пооперационным контролем над качеством путем проверки прочности бетонных кубов и арматуры, точности укладки пространственных каркасов, толщин защитных слоев бетона. Изготавливаются конструкции из легкого бетона на пористых неорганических заполнителях (гравий керамзитовый) марки М150, марка по морозостойкости принимается не ниже мрз25. Фактурный слой выполняется из раствора марки М100, цвет и вид его принимается в каждом конкретном проекте.

Армируются панели сварными пространственными каркасами, они состоят из плоских арматурных сеток и каркасов, отдельных стержней, петлевых выпусков и закладных деталей. Каркасы и сетки выполняются из стали класса АIII, АI и обыкновенной проволоки ВрI, закладные изделий из стали класса АIII. Проектное положение каркасов достигается в форме при помощи пластмассовых или цементных фиксаторов.

Готовые конструкции подвергаются проверке неразрушительными методами на прочность, жесткость и трещиностойкость. Характер и величина ширины раскрытия допустимых трещин должны удовлетворять требованиям ГОСТ 13015.0-83.

Хранение и транспортировка

Панели стеновые для лестничных клеток 4ПСЛ 30-33-3,5-2 п пв (1.090.1-3 пв) должны храниться на оборудованных складах в рабочем положении с опорой на инвентарные прокладки.

Погрузо-разгрузочные работы необходимо проводить с применением самобалансирующих траверс, обеспечивающих вертикальное положение конструкциям, наклон строп к вертикали допускается не более чем на 15 градусов.

Транспортирование данных строительных элементов осуществляется панелевозами, железнодорожными платформами, оборудованными опорными и крепежными устройствами, которые гарантируют целостность изделиям и безопасность движения.
