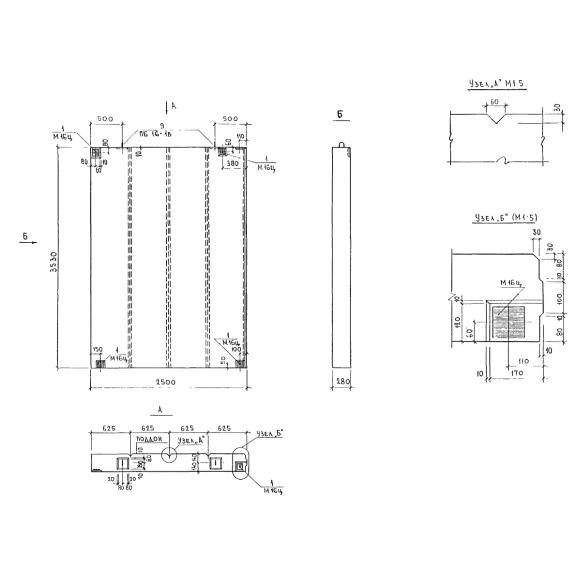

3НВ 1-1 (Альбом 3РС 19-08)

Панели входа 3НВ 1-1 (Альбом 3РС 19-08) представляют собой высокопрочные прямоугольные строительные материалы. Изделия обладают рядом конструкционных особенностей, выраженных в наличии декоративного оформления, связанного со спецификой применения. На теле конструкции могут быть различные по форме выступы и углубления, а также закладные детали, необходимые для сопряжения со смежными элементами.

Применяются унифицированные панели входов при строительстве крупнопанельных жилых домов, а также блок-секций, запроектированных домостроительной Серией П3м. Конструкции выступают в качестве основных элементов при оформлении входов в подъезды, придавая им высокую эстетическую привлекательность и украшая фасад зданий. Элементы обладают высокими теплотехническими характеристиками, что в значительной степени позволяет сократить теплопотерю из внутренних частей помещения. При разработке конструкции учитывались требования и рекомендации СНиП 2.03.01-84. Минимальный предел огнестойкости конструкций составляет 2,5 часа.

Маркировочное обозначение

Наносимые на элементы в обязательном порядке специальные знаки необходимы для упрощения поиска строительных материалов. Совокупность символов 3НВ 1-1 (Альбом 3РС 19-08) имеет следующую расшифровку:

1. 3 - отношение к Альбому 3РС 19-08;

2. НВ - тип конструкции - панель входа;

3. 1 - порядковый номер типоразмера элемента;

4. 1 - дополнительные конструктивные отличия.

Запрещено вносить произвольные изменения в маркировочные обозначения.

Особенности производства

С подробным порядком изготовление панелей входа 3НВ 1-1 (Альбом 3РС 19-08), требованиями к материалам, а также рекомендациями по паспортизации и транспортировке, можно ознакомиться в нормативном документе Альбоме 3РС 19-08. По условию регламента изготовление изделий должно осуществляться в горизонтальных металлических опалубочных формах для обеспечения высокого качества готовой продукции, а также передачи точных геометрических пропорций, представленных на рабочих чертежах. В качестве главного строительного материала следует использовать тяжёлый бетон, имеющий класс по прочности на сжатие не ниже B15 и среднюю плотность 2400 кг/м3. Физико-химические свойства бетона, такие как морозостойкость и водонепроницаемость должны быть не меньше F100 и W2.

В качестве утеплителя рекомендуется использовать полистирольные пенопластовые плиты ПСБ марки 25, отвечающие требованиям ГОСТ 15588-86. Дополнительно на торцах используется утеплитель из минеральной ваты. Облицовочный материал, которым покрывают конструкции, необходимо оговаривать заранее с заказчиком.

Армируются изделия сварными сетками и каркасами, выполненными с помощью контактной точечной сварки. Для их производства применяется горячекатаная сталь классов AI и AIII по ГОСТ 5781-82 и проволока класса Вр-1 по ГОСТ 6727-82. Каркасы должны отвечать требованиям ГОСТ 10922-92. Подъемные петли производится из гладкой арматуры класса AI марок Вс3сп2 и Вст3пс2. Изготовление закладных деталей следует осуществлять из полосового проката марки Вст3кп 2 по ГОСТ 380-88, анкера производятся из стали класса AII.

Транспортировка и хранение

Складирование и транспортировка панелей входа 3НВ 1-1 (Альбом 3РС 19-08) должны производиться с соблюдением техники безопасности в рабочем положении с обязательным использованием деревянных подкладок, укладываемых в местах, указанных на рабочих чертежах. Важно беречь конструкций от возникновения механических повреждений и осуществлять подъем с использованием самобалансирующихся строп, обеспечивающих равномерное распределение нагрузки.
