4ПР 29-25-19-8

Перемычки фасадные 4ПР 29-25-19-8 как унифицированные железобетонные изделия входят в состав типового проекта Серия 1.138-10. Данные материалы широко применяются в сфере жилого и общественного строительства для укрепления оконных проемов и облагораживания внешней стороны фасада кирпичных домов. Конструкцию они имеют продолговатую со своеобразным Г-подобным срезом, а за счет возможности покраски, оштукатуривания или облицовки выходящей наружу грани пользуются большим спросом на современном рынке.

1. Варианты маркировки

Официальные нормы маркирования фасадных перемычек прописаны в указанной выше Серии 1.138-10, а также в действующем ГОСТ 948-84, на который эта Серия ссылается. Согласно с существующими стандартами, маркировочные обозначения могут писаться такими способами:

1. 4ПР 29-25-19-12;

2. 4ПР 29-25-19-8;

3. 4ПР 29-25-22-12;

4. 4ПР 29-25-22-8.

2. Основная сфера применения

Перемычки марки 4ПР 29-25-19-8 используются в стандартных условиях без критически низких температур или сейсмической активности свыше 6 баллов (для этого требуется принятие дополнительных защитных мер). Они рассчитаны на выдерживание собственного веса и расположенных выше элементов кладки. Перекрытие оконных проемов с помощью таких изделий возможно в стенах с четвертью (250 мм) из кирпича или камня, высота которого составляет 65 мм. Все таблицы для расчета нагрузок при проектировании зданий предоставляются в соответствующем типовом проекте (Серии).

3. Обозначения маркировки изделия

Марка ЖБ изделия – это его персональное наименование, особый шифр, присваиваемый еще на стадии проектирования. Марка состоит из специальных последовательных буквенно-цифровых обозначений, указывающих на тип материала и его основные конструкционные особенности. Например, шифр 4ПР 29-25-19-8 несет в себе следующую информацию:

1. 4 – перемычка фасадная;

2. ПР – перемычка;

3. 29 – длина в дм.;

4. 25 – ширина в см.;

5. 19 – высота в см.;

6. 8 – несущая способность, включая собственный вес.

Что касается полного списка размерных параметров данной марки железобетонных материалов, то они представлены такими показателями:

Длина = 2980;

Ширина = 250;

Высота = 190;

Также при выборе следует не забывать и о таких характеристиках ЖБ элемента:

Вес = 245;

Объем бетона = 0,098;

Геометрический объем = 0,1416.

Эти данные могут указываться при маркировании готовой продукции, однако могут и опускаться. При маркировании применяется черная стойкая к стиранию краска и особые трафареты либо соответствующие штампы.

4. Изготовление и основные характеристики

Что еще нужно знать о фасадных перемычках 4ПР 29-25-19-8? Это огнестойкие изделия, предел горения которых составляет не меньше одного часа. Морозостойкость перемычек напрямую зависит от климатических условий в районе дальнейшего применения. Она варьируется от марки F50 до F200. Для изготовления таких материалов используют высококачественный цемент М200. С целью повышения прочности и долговечности изделия армируют специальными арматурными блоками. Те в свою очередь состоят из гнутых арматурных каркасов, которые в местах пересечения стержней соединяются путем сварки. При этом в ход идет прочная арматурная сталь класса А-ІІІ и проволока Вр-І. Наличие рифления на армирующих стержнях позволяет добиться максимальной сцепки с защитным бетонным слоем.

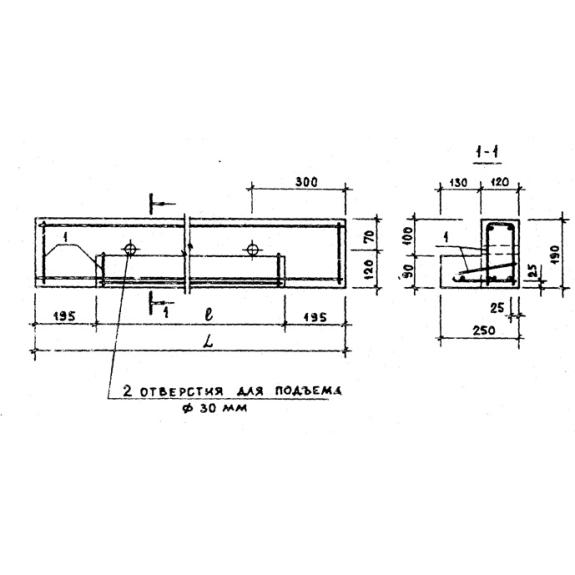

В конструкции перемычек предусмотрены особые строповочные отверстия диаметром в 3 см, которые служат для безопасного подъема изделий на высоту и монтажа. Материалы изготавливаются в специальных стальных формах на вибрационном оборудовании и в сушильных камерах. Заказчику они могут предоставляться лишь по обретению минимум 70% прочности от марки, определенной проектом. Согласно прописанным в Серии 1.138-10 и в сопутствующих ГОСТах методам приемки и контроля, все готовые партии железобетонных строительных материалов обязательно должны пройти ряд приемо-сдаточных испытаний. Такие проверки включают изучение ЖБ элементов на соответствие проектным размерам, достаточный уровень трещиностойкости и прочности, а также отсутствие внешних изъянов недопустимой величины. Только успешно пройдя все этапы подобных испытаний, перемычки могут быть допущены к эксплуатации.

5. Транспортировка и хранение

К условиям транспортировки и складирования фасадных перемычек 4ПР предъявляются особо жесткие требования. Чтобы уберечь изделия от малейших повреждений их хранят исключительно на деревянных подкладках толщиной в 25 мм и больше. Подобные доски прокладываются и между сложенными в штабель перемычками по строгой вертикали на расстоянии 20-25 см от торцов. Высота одного штабеля не должна превышать 2 м, а располагать их следует таким образом, чтобы хорошо просматривались маркировочные обозначения. Главные условия безопасной транспортировки – надежная фиксация. Перемычки перевозят в отдельных контейнерах или упаковках, аккуратно укладывая их по ходу транспорта в рабочем горизонтальном положении.
