БП 4-2

Перемычки БП 4-2 – это железобетонные элементы, с поперечным сечением в виде угла, разработанные для использования в строительстве промышленных зданий со стенами из кирпича и легкобетонного камня для перекрытия проемов. В Серии КЭ 01-58 разработаны перемычки двух размеров по длине и четырех – по ширине сечения, используемые в соответствии с проектом для перекрытия проемов шириной 3 метра, или 4,5. Высота всех перемычек серии 290 мм, а ширина подбирается в соответствии с материалом, использующимся для строительства стен.

1. Варианты маркировки

Несколько разновидностей маркировки (ниже приводится их расшифровка) разработаны для решения максимального числа задач при создании проемов в промышленных сооружениях. Производителем изготавливаются перемычки марок:

1. БП 4-1;

2. БП 4-2.

2. Основная сфера применения

Строительные элементы из железобетона разработаны и активно используются для строительства объектов промышленного назначения, возводимых из кирпича, естественного или искусственного камня. Для кирпичных стен используются изделия с шириной сечения 510 мм, остальные варианты размеров – для стен из легкобетонных материалов. Перемычки используют для устройства проемов со сплошной кладкой сверху или переменной. В каждом из типоразмеров разработан вариант перемычки для самонесущих стен, а также, усиленные варианты для использования при дополнительных нагрузках от плит перекрытия, других элементов конструкции. Перемычки для проемов 4,5 метра, условия эксплуатации которых предполагают повышение нагрузок, дополняются обвязочными балками, разработанными в рамках этом же нормативном документе, что существенно повышает вариативность реализуемых строительных проектов.

3. Обозначение маркировки

Железобетонные изделия маркируются производителем в установленном порядке индексом, состоящим из букв и цифр, показывающих параметры железобетонного элемента. На примере перемычек БП 4-2:

1. БП – балочная перемычка;

2. 4 – номер типоразмера;

3. 2 – номер по несущей способности.

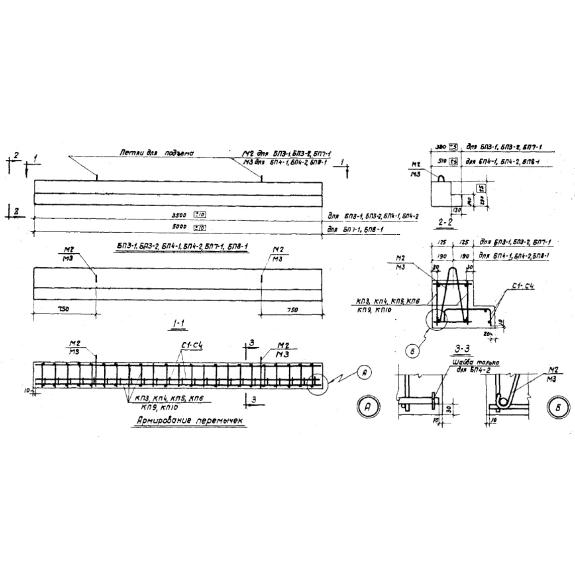

Габаритные размеры перемычки БП 4-2:

Длина = 3500;

Ширина = 510;

Высота = 290;

Вес = 1125;

Объем бетона = 0,45;

Геометрический объем = 0,5177.

4. Материалы изготовления и характеристики изделия

Перемычки БП 4-2 для проемов промышленных построек выполняются из тщательно подобранных компонентов по проверенной и утвержденной технологии. Для производства применяется бетон марки М 200 по прочности на сжатие, армируется конструкция пространственными каркасами, собранными из плоских сеток. При этом морозостойкость бетона назначается исходя из условий эксплуатирования, расчетных температур региона строительства. Продольное армирование перемычек БП 4-2 осуществляется горячекатаной арматурной сталью периодического профиля класса А -111. Поперечная и продольная конструктивная арматура изготавливается из круглой горячекатаной стали класса А-1. Армирование защищается от внутренней коррозии специальной смесью, петлевые выпуски закладных изделий покрываются цинком. Результатом применения перечисленных выше материалов являются высокопрочные железобетонные строительные элементы. Перемычки БП 4-2 способны долговечно функционировать в условиях повышенных и обычных нагрузок, в различных по температурным показателям и климатическим условиям регионах. Они обладают высокими показателями несущей способности (для элементов, применяемых в создании проемов 4,5 м с повышенными вертикальными нагрузками, разработаны усиливающие обвязочные балки), требуемыми показателями морозостойкости.

5. Складирование, транспортировка и хранение

Перемычки БП 4-2 транспортируются и хранятся, уложенными в штабели высотой не более двух метров, для чего на выровненную поверхность устанавливают деревянные подкладки. Прокладки из дерева устанавливают между каждым следующим изделием в вертикальном ряду штабеля. Прокладки располагают строго вертикально одна над другой – это создает равномерность распределения нагрузки, предотвращая деформацию железобетонных изделий. Работы по погрузке и монтажу выполняются спецтехникой с применением строповочных приспособлений, поэтому при складировании необходимо обеспечить доступ для свободного захвата и подъема перемычек БП 4-2, осмотра маркировки, нанесенной при производстве. Запрещено сбрасывание перемычек с любой высоты, выгрузка сваливанием, а так же, какие-либо действия, которые могут привести к деформированию арматуры, образованию трещин, сколов, так как это ухудшает свойства продукции, изменяет ее эксплуатационные характеристики. Перевозка выполняется техникой соответствующей грузоподъемности с тщательным закреплением перемычек БП 4-2 проволокой, исключающим какие бы то ни было смещения, удары друг о друга и транспортное средство.
