Плита ПС 1-50 – это плоское железобетонное изделие круглой формы, имеющее одно запроектированное круглое отверстие для проведения трубопроводов. Применяются, преимущественно, на территориях очистных станций, совместно с приемной камерой, служащей для гашения энергии потока сточных вод, поступающих на канализационные очистные сооружения по напорным трубопроводам и сопряжения этих трубопроводов с открытым лотком. Плита ПС 1-50 располагается в грунте под приемной камерой, и там выполняет свою основополагающую функцию – предотвращение смещения камеры под воздействием грунтовых вод, а также обеспечивает перекрытие опорного кольца.

Расшифровка маркировки изделия

Железобетонная круглая плита имеет свою определенную маркировку, которая упрощает работу с изделием при поиске его в номенклатурном ряду. Марка состоит из буквенно – числового индекса. Он содержит в себе краткую сжатую информацию, с помощью которой можно охарактеризовать изделие:

1. ПС – плита;

2. 1 – типоразмер;

3. 50 – диаметр отверстия в сантиметрах;

Маркировочные символы наносятся на внешнюю поверхность готового изделия помощью резиновых штампов или трафаретов. Применяемая здесь краска должна быть стойкая к влаге, ультрафиолету, а также к другим воздействиям окружающей среды.

Материалы и производство

Железобетонное изделие для очистных сооружений ПС 1-50 изготавливают в заводских условиях, основываюсь на чертежи, пометки и спецификации из Серии 4.902-3. Основная цель технологического процесса - формирование изделия заданной формы и размеров, а также высокой плотности, которая достигается уплотнением бетонной массы. В качестве основы при изготовлении ПС 1-50 используется бетон М200 класса В15. Марка по морозостойкости определяется в зависимости от расчетной зимней температуры объекта строительства:

1. Ниже -35 до -40 (градусов по Цельсию) –F300;

2. Выше -35 до -21 – F200;

3. Выше -20 до -6 – F150;

4. -5 и выше – F100.

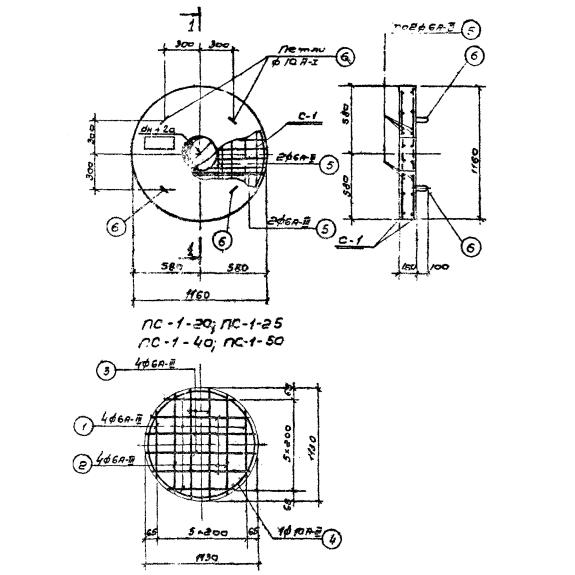

Марка бетона по водонепроницаемости принимается довольно высокая - W6, что характеризует ее как смесь с пониженной проницаемостью. Так как изделие постоянно принимает на себя нагрузку от приемной камеры, оно должно обладать достаточно большой прочностью, которая достигается посредством армирования. Армирование - это способ увеличения несущей способности конструкции с помощью материалов, имеющих высокие прочностные свойства. Плита ПС 1-50 армируется с помощью специальных сеток из стали класса А-I и А-III. Сетки изготавливаются с помощью контактной точечной сварки. Применяемая сталь должна иметь гарантию свариваемости. Также в тело изделия закладываются специальные приспособления для удобства монтажа и транспортировки – монтажные петли, выполненные из гладких стальных стержней. На готовом изделии не допускаются трещины и обнажения арматуры. Итогом производства является технический контроль на предприятии изготовителя, после чего изделию присваивается документ, подтверждающий его качество.

Хранение и транспортировка

Железобетонные плиты ПС 1-50 складируют в специальных помещениях с плотными выровненными полами, там их необходимо укладывать в штабеля, которые должны состоять не более чем из шести изделий. Под первым в ряду изделием прокладывается деревянная подкладка шириной не больше трех сантиметров. При перевозке также используется прокладочный инвентарь. Погрузка и разгрузка рекомендована за монтажные петли. Плиты разрешается транспортировать различными видами транспорта, с соблюдением правил, установленных на данных ТС.
