Лотки теплотрасс доборные Л 13д-3 применяются в строительстве теплотрасс. Это специальные элементы, которые используются для строительства каналов и тоннелей различного назначения и протяженности. Обязательно изготавливают эти элементы из железобетона. Благодаря уникальным эксплуатационным характеристикам эти изделия образуют прочное и долговечное сооружение.

Данный доборный элемент служит для оптимальной защиты инженерных сетей и коммуникаций. Применяют строго по допустимой унифицированной вертикальной нагрузке. Это элементы П-образной (или скобообразной) формы, которые применяются как базовое основание, а также для защиты для трубопроводов любого типа и назначения. Лоток Л 13д-3 является доборным, что указывает – в конструкции отсутствуют проемы для стыковки с узловыми точками тепловой трассы.

1. Варианты маркировки.

Лотки теплотрасс доборные Л 13д-3 обозначают по ГОСТу и Серии 3.006.1-2.87. Данные стандарты позволяют записать маркировочные знаки разными вариантами. Основные из них:

1. Л 13д-3;

2. Л 13д.3.

2. Основная сфера применения.

Лотки применяют для строительства полуподземных одно- и многосекционных каналов и тоннелей. Данные элементы являются отличной защитой для коммуникаций и сетей от воздействия агрессивной внешней среды. Конструкция лотков спроектирована таким образом, чтобы исключить попадание влаги внутрь, слом и порчу коммуникаций. За счет высокой прочности элементов канал получается надежным. Допускается использовать Л 13д-3 на посадочных грунтах, а также в условиях сложной местности, включая сейсмоактивность до 9 баллов по шкале Рихтера. Допускается применение в грунтах с высоким слиянием подземных вод.

Сфера использования доборных элементов достаточно широка. Это не только строительство каналов для труб водоснабжения, но и газоснабжение, прокладка инженерных сетей и обустройство теплотрасс различного назначения. При соблюдении правил строительства каналов достигается высокая экономия средств на обслуживание сооружения. При необходимости замены труб роется траншея, вскрывается крышка канала и производится замена поврежденного участка. Очень быстро и практично.

По большей части лотки теплотрасс доборные Л 13д-3 применяют в черте жилых массивов для тепло- и сетевого газораспределения, а также для прокладки электрокабелей и электрических шин. За счет очень низкой цены эти элементы широко применяют и в промышленности. Лотки монтируют по месту использования совместно с плитами перекрытия или специальными съемными крышками – тип П 11д-8. Продукция поставляется с разрешительной документацией.

3. Маркировка изделий.

Условные обозначения лотков специального назначения производят согласно Серии 3.006.1-2.87 и включает тип изделия и основные размерные параметры. Для удобства чтения маркировки цифровая группа указана в дециметрах. Маркировка включает:

1. Л – лоток каналов и тоннелей;

2. 13 – порядковый номер изделия;

3. д – доборный;

4. 3 – расчетная нагрузка.

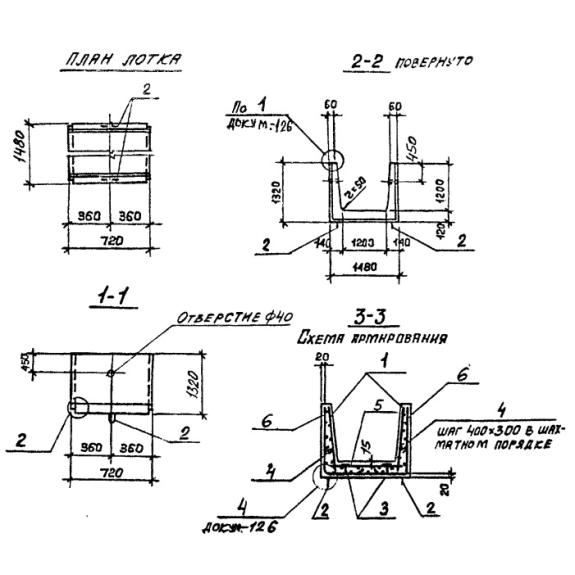

Основные параметры:

• Длина – 720 ;

• Ширина – 1480 ;

• Высота –1320 ;

• Геометрический объем – 1,4066 ;

• Объем бетона – 0,32 ;

• Масса изделия – 800 .

Все знаки наносятся на боковую грань черной несмываемой краской. Дополнительно вносят в общие обозначения дату выпуска, массу и марку изделия.

4. Основные материалы и их параметры.

Лотки Л 13д-3 изготавливают методом вибропрессования из железобетона. Бетон берется прочности по марке М200, класс бетона - не менее В25. Для большей прочности производится армирования стальной проволокой, связанной в сетки – тип С4-63-1 и сетка С2-25-4, и рифленые прутки. Для удобства подъема на высоту изделия имеют металлические петли – тип УП1-2. Внутри элемент имеет специальные крепежи – тип Ф6, для удобства прокладки трубопроводов. Для того чтобы предотвратить коррозионные процессы, проводят специальную обработку и дополнительно обрабатывают гидрофобными составами готовые лотки. Внутри упакованного канала образуется так называемая "воздушная подушка", которая выступает отличным тепло- и гидроизолятором.

Для изготовления доборных лотков применяют бетон с повышенным содержанием мелкофракционного гравийного щебня и мелкозернистого песка. Это позволяет добиться высокой трещиностойкости, морозостойкости и водонепроницаемости. В условиях отрицательных температур доборные изделия Л 13д-3 допускается применять до 300 циклов полного промерзания и последующего размораживания. По "сухости" изделие соответствует марке стойкости к проницаемости воды до W4. Таким образом, высокое качество бетона обеспечивает максимальную защиту сетей и коммуникаций от резких перепадов температур до колебания уровня влажности. Доборный лоток Л 13д-3 прослужит долгое время без видимых разрушений.

5. Транспортировка и хранение.

Лотки теплотрасс доборные Л 13д-3 транспортируют только с применением спецтранспорта. В качестве автомашин используют манипуляторы со стрелами, бортовые автомобили повышенной грузоподъемности.

Хранение лотков производится в уложенных рядах. На дно укладывают деревянные доски или любой изолирующий материал, чтобы исключить действие влаги.
