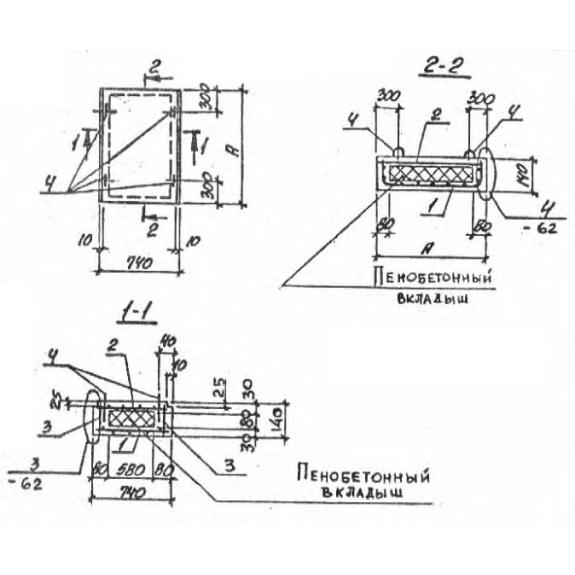

Плиты перекрытия трехслойные ПТ 2д (3.006.1-2/82) – индустриальные изделия, имеющие прямоугольную форму. Отличительной особенностью конструкции является наличие внутреннего слоя утеплителя, защищенного с обеих сторон 30 мм прослойками из тяжелого бетона.

Высокопрочные трехслойные плиты перекрытий лотков применяются при строительстве каналов и тоннелей разнообразного предназначения, проектируемых для прокладки трубопроводов и других инженерных коммуникаций. Подходят для застройки каналов под автомобильными и железными дорогами и на различных производственных цехах. Утепленные плиты лотков прекрасно зарекомендовали себя в качестве перекрытий полуподземных каналов. Пространство между деформационными швами в таких сооружениях не должно превышать 30 м.Изделия запроектированы для использования в обычных грунтовых условиях, на просадочных грунтах и на территориях с сейсмичностью до 9 баллов по шкале Рихтера. Допускается применение при наличии грунтовых вод.

Расшифровка маркировки

На торцевой поверхности конструкций несмываемой краской, устойчивой к вредным воздействиям окружающей среды, наносятся специальные маркировочные обозначения, информирующие о ключевых характеристиках изделия. Для ПТ 2д (3.006.1-2/82) совокупность букв и цифр расшифровывается следующим образом:

1. ПТ – тип конструкции – плита трехслойная для перекрытия лотков;

2. 2 – порядковый номер типоразмера элемента.

В конце маркировочного обозначения может проставляться буквенный индекс «д», обозначающий характерную отличительную особенность элемента – он является дополнительным (доборным) и применяется при нехватке длины лоткового перекрытия, когда стандартного изделия слишком велики.

Материалы и производство

Процесс производства трехслойных плит перекрытия ПТ 2д (3.006.1-2/82) регламентирован Серией 3.006.1-2/82. Для изготовления используется тяжелый бетон марок М200 и М300 по прочности на сжатие. В качестве утеплителя применяются специальные вкладыши, выполненные из пенобетона с плотностью 500кг/м3. Толщина защитного бетонного слоя зависит от высоты изделия. До 100 мм рабочую арматуру следует защищать 15 мм слоем бетона, свыше 100 – 20 мм.

Арматурные каркасы изготавливаются из стержневой стали классов AI и AIII по ГОСТ 5781-82. Дополнительно применяется высокопрочная проволока класса Bp-I по ГОСТ 6727-80. Изготовление закладных изделий осуществляется из прокатной стали марки ВСт3кп2, анкера производятся из AIII. Для монтажных петель лучше использовать марку ВСт3сп2, устойчивую к температурам ниже -40. Обязательна обработка металлических составляющих специальными антикоррозионными растворами.

При условии эксплуатации в районах с высоким содержанием грунтовых вод рекомендуется обеспечить дополнительную гидроизоляционную защиту. Испытания на прочность следует проводить по ГОСТ 8829-77. Соответствие габаритным размерам необходимо сверять с рабочими чертежами нормативной документации. Поставка плит производится только по достижению проектной прочности.

Транспортировка и хранение

Транспортировка трехслойных плит перекрытий ПТ 2д (3.006.1-2/82) осуществляется в положении «на ребро» на деревянных опорах. Рекомендуется использовать специальные кассеты, препятствующие возникновению механических повреждений. Подъем необходимо производить исключительно за монтажные петли.

Складирование конструкций допускается осуществлять в горизонтальном положении с обязательной прокладкой изоляционного материала высокой плотности. Важно безукоризненное соблюдение правил и норм техники безопасности на всех этапах работы с железобетонными изделиями.
