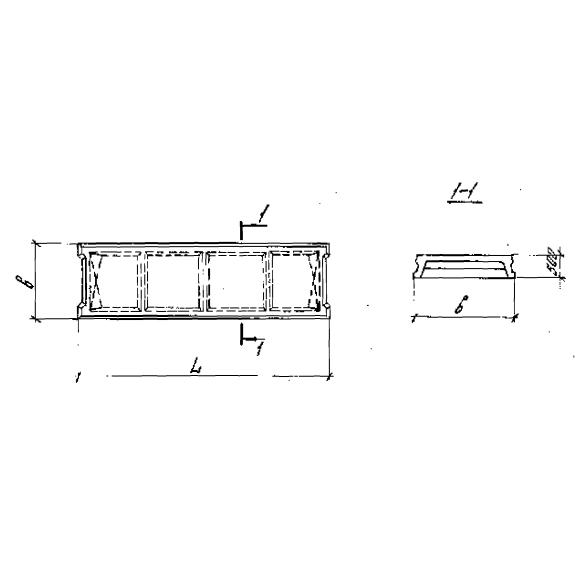

Плита ребристая П 2-1 АIVт представляет собой предварительно - напряженную железобетонную конструкцию П – образной формы с продольными ребрами. Плиты могут быть запроектированы с различными конструктивными особенностями, такими как: наличие квадратных отверстий для пропуска вертикальных коммуникаций, наличие вертикальных выступов на наружных гранях продольных ребер. Данные строительные элементы применяются при строительстве неотапливаемых зданий и на открытом пространстве при средней температуре воздуха до -40 градусов, отапливаемых объектов с неагрессивной и агрессивной газовой среды. Предназначены плиты для несейсмических и сейсмических районов до девяти баллов (при наличии закрытых шпонок). Такие конструкции относятся к изделиям третьей категории трещиностойкости, предел огнестойкости равен 0,75 часа. За счет уменьшения толщины плит, изделия являются более экономичными и легкими, но при этом прочностные качества остаются на высоком уровне.

Расшифровка маркировки

В соответствии с рабочими чертежами каждому железобетонному изделию присваиваются марки, которые имеют вид цифробуквенных комбинаций. Маркировка плиты П 2-1 АIVт имеет следующие значения:

1. П – ребристая плита,

2. 2 – порядковый номер типоразмера,

3. 1 – условная расчетная нагрузка,

4. АIV – класс стали напрягаемой арматуры,

5. т – тяжелый бетон.

На торцевой стороне конструкции наносятся специальной быстросохнущей, несмываемой краской маркировочные обозначения, а именно: марка изделия, краткое наименование завода – изготовителя, дата выпуска, масса, печать ОТК.

Материалы и производство

Стандарты и требования к производству плиты ребристой П 2-1 АIVт прописаны в Серии 1.442.1-3. Изготовление конструкций предусмотрено в заводских условиях агрегатно-поточным способом. Конструкция силовой формы для производства плит должна обеспечивать их распалубку и отсутствие трещин в местах сопряжения продольных ребер с торцевыми при передаче предварительного напряжения. В основе плит лежит тяжелый бетон с марками по прочности на сжатие в диапазоне от М200 до М500.

Полка плит армируется сварными сетками, продольные и поперечные ребра сварными каркасами. Сварные каркасы и сетки, в зависимости от диаметра стержней, выполняются из обыкновенной арматурной проволоки класса ВрI или стержневой горячекатаной стали АIII. Предварительно – напряжение арматуры позволяет существенно увеличить несущую способность конструкций за счет лучшего сопротивления динамическим нагрузкам, и предусмотрено электрическим или механическим способом. В качестве предварительно напрягаемой рабочей арматуры продольных ребер запроектирована сталь классов АIIIв, АIV, АV, АтV и Атск. Отпуск арматуры необходимо осуществлять плавно, без скачков, мгновенная передача усилия не допускается. Для предохранения лицевых поверхностей закладных деталей от коррозии при транспортировании и хранении, все поверхности должны быть покрыты цементно-козеиновой обмазкой или другим покрытием.

Хранение и транспортировка

Готовые ребристые плиты П 2-1 АIVт следует складировать и транспортировать с учетом всех требований, установленных ГОСТ 21506-76. Хранятся изделия в горизонтальном положении в штабелях с использованием инвентарных прокладок. Необходимо устанавливать штабели так, чтобы высота их была не более 2,5 метров, и был доступ к подъему и погрузке верхнего изделия для погрузки и монтажа.

При перевозке ребристых плит автомобильным, железнодорожным или водным транспортом, необходимо следовать правилам, действующим на этих видах транспорта.
