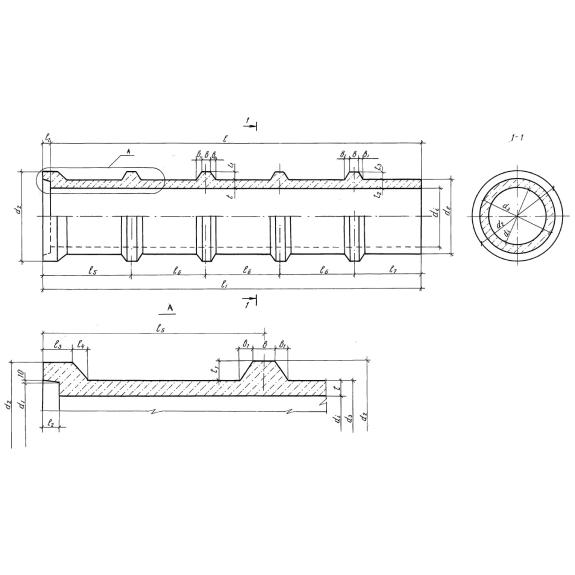

Труба бетонная безнапорная ребристая раструбная БТР 120-50-2 – это высокопрочное изделие цилиндрической формы с водопропускным отверстием диаметром 1200 мм. Характерной особенностью элемента является наличие ребер, проходящих по всей длине трубы с наружной стороны. Они способствуют лучшей фиксации изделия в грунте. Согласно Серии 3.820.1-81.94 высота ребер варьируется от 60 до 180 мм и зависит от типа конструкции.

Основной сферой применения ребристых труб выступает прокладка трубопроводов для транспортировки бытовых вод и атмосферных жидкостей. Их применяют для организации тока подземных рек и на производственных предприятиях с неагрессивными сточными жидкостями.

Отводимая вода не должна иметь в своем составе веществ, способствующих разрушению материала трубы и комплектующих трубопровода резиновых уплотнителей. В противном случае необходимо организовать защитные мероприятия, руководствуясь СНиП 2.03.11-85. Изделия не рассчитаны для применения в районах с вечной мерзлотой и просадочными грунтами.

Расшифровка маркировки

На элементы трубопровода наносятся условные обозначения, упрощающие сортировку и обнаружение продукции на складе. Маркировочные знаки БТР 120-50-2 можно расшифровать следующим образом:

1. БТР – тип конструкции, бетонная труба с раструбом, имеющая стыковое соединение втулочного конца. Уплотнение стыковой поверхности таких элементов производится герметиками;

2. 120 – диаметр условного прохода (в см);

3. 50 – длина (в дм);

4. 2 – уровень засыпки грунтом (4 м).

Помимо этих обозначений, ставится штамп ОТК, дата производства и масса изделия.

Материалы и производство

Изготовление труб безнапорных ребристых БТР 120-50-2 осуществляется методом центрифугирования и вертикального виброформования. В качестве основы берется тяжелый бетон класса В25. Он должен обладать минимальной по эксплуатационным требованиям морозостойкостью F150 и водонепроницаемостью не ниже W4. Трубы с меньшими показателями не способны справляться с гидростатическим давлением.

Армирование для данного типа бетонных конструкций не предусмотрено. Входящие в состав Серии 3.820.1-81.94 железобетонные ребристые трубы армируются стержневой горячекатаной арматурной сталью AI, AIII и Bp-I.

Отпускная прочность элементов должна быть не меньше 90% от марки бетона. Отклонения по геометрическим размерам не должны превышать допустимые параметры, прописанные в Серии изготовления. Качество замеров поверхности должно соответствовать ГОСТ 26433.1-89. Изделия, прошедшие контроль качества, сопровождаются соответствующим документом.

Транспортировка и хранение

Хранятся трубы бетонные ребристые раструбные БТР 120-50-2 в горизонтальном положении. Высота штабеля не должна превышать 3 рядов. Для диаметров 800 и 1000 – 4 рядов, для 1400 – 2. На кольцевые ребра укладываются две подкладки, препятствующие раскрашиванию трубопроводных элементов. Комплектующие резиновые уплотнители следует хранить при температуре от 0 до 35 градусов. Для труб длиной менее 5 м разрешается вертикальное хранение, но с обеспечением устойчивости.

Перевозка ребристых труб должны осуществляться с соблюдением мер предосторожности, прописанных в ГОСТ 13015.4-84. Между изделиями в кузове транспортного средства следует прокладывать деревянные подкладки, исключающие трение и бой продукции. Комплекс погрузочно-разгрузочных работ необходимо реализовывать с использованием траверсы, закрепляемой на 20 см расстоянии от торцов. Кольцевые уплотнители перевозятся в ящиках, масса после упаковки не должна превышать 60 кг. Запрещаются любые действия способные спровоцировать повреждение труб – навал, сброс.
